实现家庭有线电视、VCD信号共缆传输的方法
来源:本站整理  作者:佚名  2011-07-18 09:23:41



  本文介绍家庭中如何实现有线电视和VCD信号共缆传输的方法.有线电视用户分配网是一个射频信号分配网,用户终端的有线电视电平一般在60~70dBμV之间.有线电视系统设置有450MHz、550MHz和750MHz系统,甚至是860MHz全频段系统.但每个系统的频道设置都是从48MHz开始,每隔8MHz设置一个电视节目频道,并空出若干个易受干扰的频道.现以550MHz系统为例,它的最高频道为22频道(UHF波段).另一方面,现在的VCD机大多带有射频信号输出插孔.一般正规厂家生产的VCD机射频信号输出频率在UHF波段(20频道至35频道之间可调;频率范围在526MHz至694MHz之间可调),从而可实现共缆传输.而对于杂牌VCD机,它的射频信号输出频率一般在10频道或11频道(VHF波段),故这种VCD机射频传输信号不能直接与有线电视信号共缆传输(因为在有线电视系统中已有VHF波段的10频道和11频道),否则会产生同频干扰.此时正确做法是把该机输出射频经调制器变频在有线电视系统中的空频道处.例如550MHz系统中,可把VCD机射频输出调到23频道(550~558MHz),与有线电视信号混合,实现频分复用,共缆传输.

  对共缆传输的技术要求是:因为有线电视用户电平一般在60~70dBμV之间,而VCD机射频输出电平在75~85dBμV之间;因此,如果接收信号的电视机台数较多,且线路较长时,会使信号电平下降(造成满屏雪花),这时就需加一台放大器进行补偿.接收信号的电视机较少时可直接共缆.

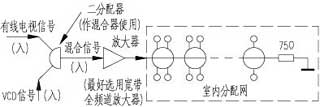

  笔者使用的电视信号、VCD信号共缆传输的具体连接图如左图所示.
