该风扇常见故障主要有以下几种。

　　1.操作无效
　　
　　这种故障是指在通电后按手动或遥控按键，电扇不转，且指示灯也不亮。出现这种情况应检查C4两端是否有-5V电压。若没有，应查电源保险管、降压电容c1及整流滤波系统是否正常。常见原因是保险管熔断或-5V稳压管D3（1N4733A）击穿。若电压正常，再查面板上K1～K5之中是否有的未能复位或IC1和按键所在位置印板受潮，导致IC1程序不能复位而出现不能开机现象。

　　若上述均正常，应用替换法检查晶振是否变质和用放大镜检查IC1及晶振的焊点有无虚焊。如果未发现异常，则可能是IC1损坏。

　　2.电机不转
　　
　　这种故障是指在按“启动／调速”键后，风类显示绿色发光二极管能点亮，只是电机不转。可打开扇头防护罩，在通电状态下，用手拨动扇叶，若风扇能转动，则可能是启动电容或电机启动绕组损坏，可分别检查。若拨动时明显感到费力，则可能是轴承严重缺油或转轴移位导致转子“扫膛”（与定子线圈相擦）。这时可断电后给轴承加油（或换用新轴承）或用木锤敲击后盖，看能否解决。若无效，则只能更换电机。若通电后拨动风扇叶费力，且能听到“嗡嗡”声，但断电后拨动轻松自如，则是工作绕组严重短路，此时若没有条件自绕的话，只能换用新电机。如果拨动轻松自如且听不到“嗡嗡”声，可用欧姆表测工作绕组（灰、黑线头之间）电阻，若无穷大，则说明电机温度保险损坏（在进线端口紧贴机壳处，类似小瓷片电容），应急情况下可用0.1Ω～1Ω／0.5W保险电阻代替。若阻值正常（20Ω），再依次测灰线与红、白、蓝线头间电阻值，应依次均匀增大。若阻值突变或无穷大，则说明内部绕组有局部短路或开路现象，只能重绕或更换电机。如果测得灰线与红、白、蓝线头间电阻值是均匀增大，则可能是双向可控硅TR1～TR3开路或IC1局部损坏，对应端口（2）、（3）、（4）脚未送出低电平，导致电机未得电而不能运转。检查灰线与红、白、蓝线头间电压便可知晓。若的确无电压，再查IC1（2）、（3）、（4）脚是否输出低电平即可确认。

　　3.能运转，但不能调速
　　
　　如果按“启动／调速”键后，对应风速指示灯能点亮，则说明双向可控硅TR1～TR3之中有击穿性损坏。如果连调速指示灯也未点亮，则可能是IC1局部损坏或“启动／调速”按键失灵。不过，遥控器和面板上同一按键损坏的情况很少。

　　4.摇头不畅或失灵
　　
　　如果开机后操作“水平”（或“垂直”）摇头按键，对应的摇头指示灯也显示，但不摇头。可将水平（或垂直）摇头同步电机引线焊开，直接接入AC220V市电，观察电机能否转动。若无反应，则说明对应的同步电机损坏，应修理或更换。若能转动，则是双向可控硅TR5（或TR4）损坏，可用常见型号BCR3AM予以替换。若开机后摇头不畅（转动不均匀或抖动），一般是机头内水平（或垂直）摇头转动曲柄与同步电机配合间隙过大或缺润滑黄油所致。若是前者，可调整或更换水平（或垂直）摇头转动曲柄，使之接触紧密。若是后者，可加注润滑黄油。如果无效，则可能是电机因轴承严重磨损而导致“扫膛”，则只能换用新轴承。

　　5.不能遥控操作
　　

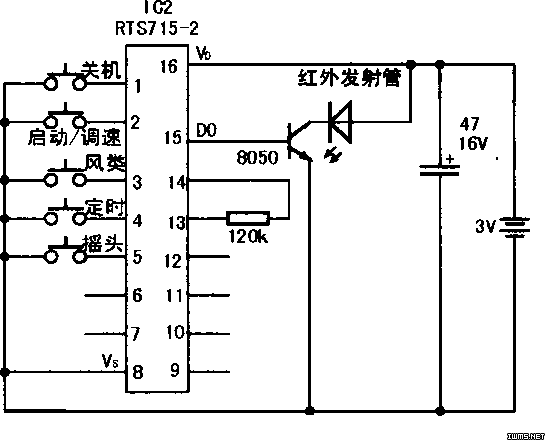

　　这可能是遥控发射器或接收头损坏。该风扇遥控发射电路如下图所示，发射芯片IC2（RTS715—2）（6）、（7）、（9）～（12）脚为空脚，（13）、（14）脚接的120kΩ电阻与内部电路构成振荡电路，产生载波信号，与（1）～（5）脚输入的数据编码后由（15）脚串行输出，再经晶体管S8050放大后驱动红外发射管发出遥控信号。

　　当不能遥控时，首先应查在按动相关控制按键时红外发射管是否有红外信号发出（方法很多资料均有介绍，例如用收音机监听等）。若没有，可查遥控器3V电源是否正常（接触是否良好）。若正常，再查IC2（1）～（5）脚外接的遥控按键是否短路或漏电或全部开路。当导电橡胶粉脱落造成控制开关短路时，会致使遥控芯片无法正常工作。若控制按键上面的导电层完全脱落后，也会无法输入控制指令，同样导致遥控失效。如果按动遥控按键时有红外遥控信号发出，则基本可断定是遥控接收头损坏。实践证明，该风扇所用接收头可用市售的彩电遥控接收头替换，只是注意遥控头原接地的端子现接一5V，原接+5V（电源）的端子现接地，信号输出线接IC1（17）脚（与原来相同）。
