工作原理
　　
　　1.电源电路
　　

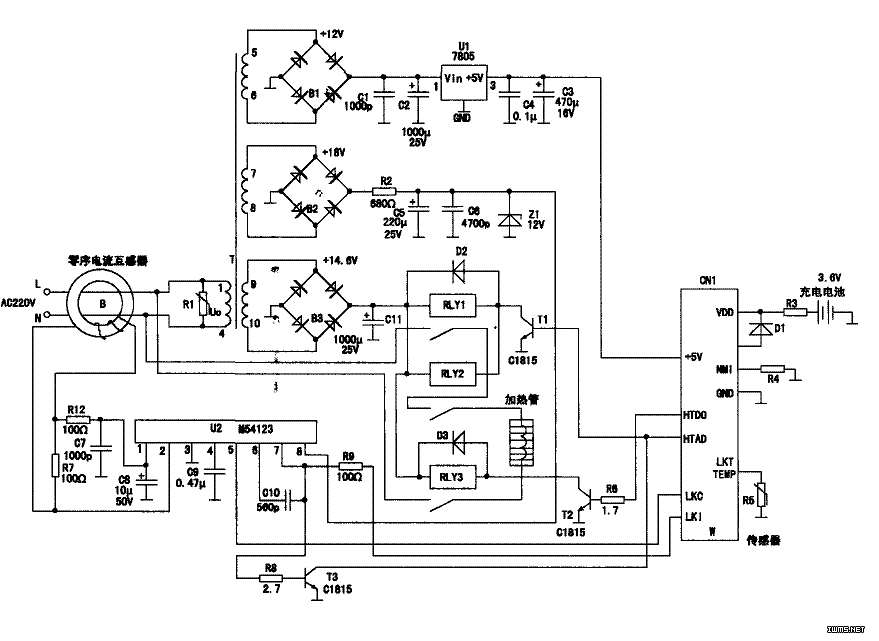

　　接通电源后，市电经电源变压器T降压后，在次级有三组低压输出，如上图所示，第一组（5）～（6）绕组产生的交流电压经整流全桥B1整流，C1、C2滤波得到约12V直流电压，再经三端稳压器U1（AN7805）稳压后得到+5V电压。该电压一方面通过接插件CNl，经D1、R3给3.6V可充电池充电（充电电池的作用，是在停电后12小时内能保证电脑芯片所保存的数据不被丢失，即保持停电前的所有操作模式不变）；另一方面还通过接插件CN1、CN2给主控电路及相关显示电路供电。第二组（7）-（8）绕组）产生的交流电压经整流全桥B2整流，C5、C6滤波，Z1稳压后得到+12V直流电压，作为漏电保护集成块U2（M54123）的电源。第三组（9）—（10）绕组）产生的交流电压经整流全桥B3整流，C11滤波后得到约14.6V直流电压，给三个继电器RLY1、RLY2、RLY3的工作绕组供电。

　　2.加热控制电路
　　

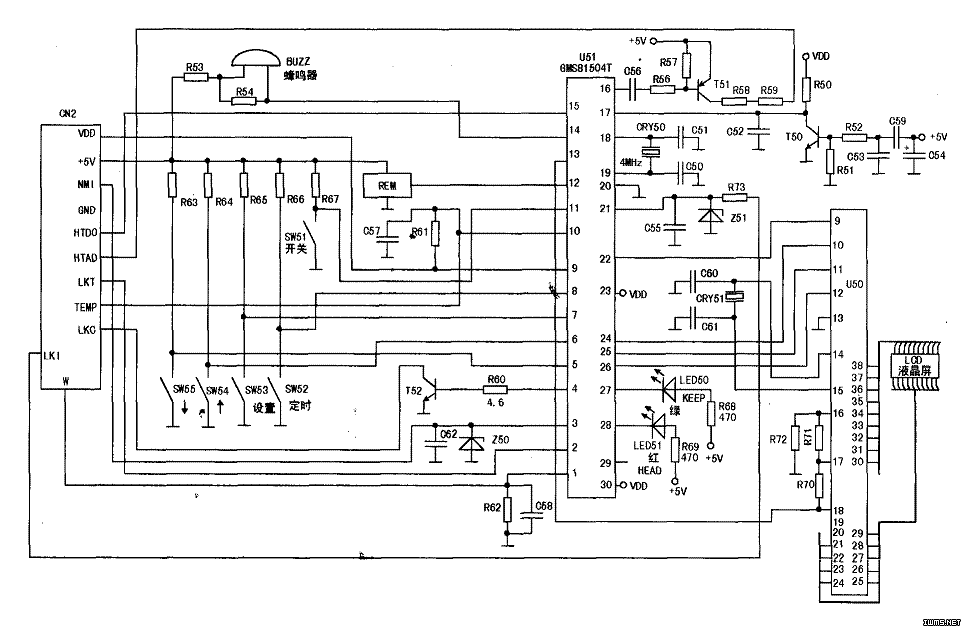

　　在上述电源正常工作的情况下，显示液晶屏上将会有温度及相关数据显示，此时从微处理器U51（GMS81504T）（16）脚将输出一负脉冲电压，经c56、R56耦合至控制管T51基极，使之饱和导通，如下图所示。T51的c极高电平经R58、R59、接插件CN2、CN1、HTAD端子送人控制管T1基极，并使之饱和导通，于是继电器RLY1、RLY2得电，常开触点闭合，热水器进入预备工作状态。当按下面板控制开关SW51，或遥控器上开/关键时。微处理器（15）脚将输出高电平，经接插件CN2、CN1、HTDO端子、R6送入控制管T2基极，并使之饱和导通，于是继电器RLY3得电动作，常开触点闭合，220V市电经RLY1、RLY2、RLY3闭合后的触点加至电热管两端，使电热管通电加热，水箱中水温升高。在水箱外壁紧贴有温度传感器R5（实际就是热敏电阻），通过接插件CN1、CN2的TEMP端子与R61接在微处理器（10）脚、（9）脚上。由于微处理器（9）脚已接有3.6V正电源，（10）脚电压实际上是R61与温度传感器R5的分压值，由于R5为负温度系数热敏电阻，所以水箱中水温越高，微处理器（10）脚电压越低，当水温达到设定值时，微处理器（15）脚会输出低电平，经接插件CN2、CN1、HTDO端子、R6加至T2基极，并使之退出饱和状态而进入截止状态，于是继电器RLY3工作线圈失电，常开触点断开，电热管停止加热。当水温低于保温范围下限时，微处理器（15）脚又会再次输出高电平，电热管又重新通电加热，所以水箱中水温能自动保持在一定范围内。

　　3、超温保护
　　
　　当水箱中无水干烧或低于最低水面而出现超温情况时（此时水温未超过91℃），传感器R5的阻值会变得较小，在这种情况下，微处理器会进入保护程序，即微处理器（16）脚不再输出脉冲而呈高电平（4.4V），使T51截止→CN2、CN1的HTAD端子为低电平→T1截止→T1继电器RLY1、RLY2触点释放。与此同时，微处理器（15）脚也由高电平变为低电平，通过接插件CN2、CN1、HTD0端子、R6使T2截止→继电器RLY3触头释放→电热管停止加热，此时液晶屏上显示“E4”，蜂鸣器连续鸣叫，以示报警。如果系统不能进行正常温控动作（比如控制电路相关元件损坏），当水温超过91℃时，微处理器（16）脚呈高电平，同时（15）脚不再输出高电平。由上述可知，在这种情况下，电热管会因失去AC220V供电而停止加热，此时液晶屏上显示“E5”字样，蜂鸣器会连续鸣叫报警，直到故障排除。通电后重新开机，热水器才能重新投人工作。

　　4.漏电保护
　　
　　该热水器还具有漏电保护功能。B是零序电流互感器，AC220V市电引入线从零序电流互感器中穿过，它相当于电流互感器的初级线圈。在热水器正常工作状态下初级线圈的原电流矢量和为零，次级绕组不会感应出信号电压，漏电保护电路不动作。当热水器发生漏电（漏电流大于15mA）时，初级线圈中原电流矢量和不再为零，次级线圈会感应出信号电压，经R7、R12降压，C7、C8整形后加至漏电控制集成块U2（M54123）（1）、（2）脚，于是U2（7）脚输出高电平，一方面经R8加至控制管T9基极，并使之饱和导通→T1因基极为低电平而截止→继电器RLY1、RLY2触点断开，切断电热管供电。

　　另一方面，U2（7）脚输出的高电平还经R9、接插件CN1、CN2的LKI端子、RL73加至微处理器（21）脚，于是微处理器的（4）脚输出高电平（约4.3V），经R60加至控制管T52基极，并使之饱和导通，其集电极呈低电平，再经CN2、CN1的LKC端子送回U2的（5）脚，接到这一信息后，U2的（7）脚跳变为低电平，这一低电平再经R9、CN1、CN2的LK1端子、R73加至微处理器的（21）脚，微处理器（21）脚检测到这一高一低的变化电平后，（15）脚输出关机低电平，（16）脚输出关机高电平，同时（22）、（24）、（25）、（26）、（13）脚也输出显示信号至液晶屏驱动芯片U50（HT1621B）的（9）～（12）脚及（18）脚，经U50驱动放大后由U50的（21）～（38）脚加至液晶显示屏LCD各脚上，使之显示“E3”

　　字样。与此同时，微处理器（14）脚还输出报警信号，使蜂鸣器发出呜叫声，实际上从开始检测到漏电，到微处理器关机处于保护模式，所经历时间≤0.35s。保护关机后只有断电排除故障后才能重新开机，否则热水器不会重新工作。

　　5.用户参数输入端口
　　
　　微处理器U51的（5）～（8）脚及（11）脚是用户参数输入端口，对应有5个轻触开关，微处理器的（5）脚对应数据“↓”键，每按该键一次，其设置的数据减1，若按住不放，其数据连续减少；微处理器的（6）脚对应数据“↑”键，每按该键一次，其设置的数据加1，若按住不放，其数据连续增加；微处理器的（7）脚对应“设置”键，用于选择及确认设置的项目参数；微处理器的（8）脚对应“定时”键，用于选择定时时间和退出定时时间；微处理器的（11）脚对应“开／关”键，该键用于进入或退出开机状态。微处理器的（12）脚是遥控信号输入端口，外接的REM是红外线遥控接收头，用于接收遥控器发出的各项指令，并送人微处理器（12）脚内部的译码电路，然后微处理器按指令发出相关控制信号，使热水器按相关要求T作。微处理器（27）、（28）脚为工作指示灯信号输出端口，当热水器处在加热状态时，（28）脚为低电平，（27）脚为高电平，于是红色指示灯HEAD被点亮，表示热水器处在加热状态。当被设置的温度达到后，热水器会自动停止加热，此时微处理器（28）脚跳为高电平，（27）脚跳变为低电平，于是加热指示的红灯熄灭，绿色指示灯KEEP点亮，表示热水器处在保温状态，当温度下降至保温范围的下限时，热水器会自动进入加热状态。此时红灯又会点亮，绿灯会自动熄灭。
