格力FSA-35B遥控电风扇原理分析
来源:本站整理  作者:佚名  2011-07-19 14:01:27

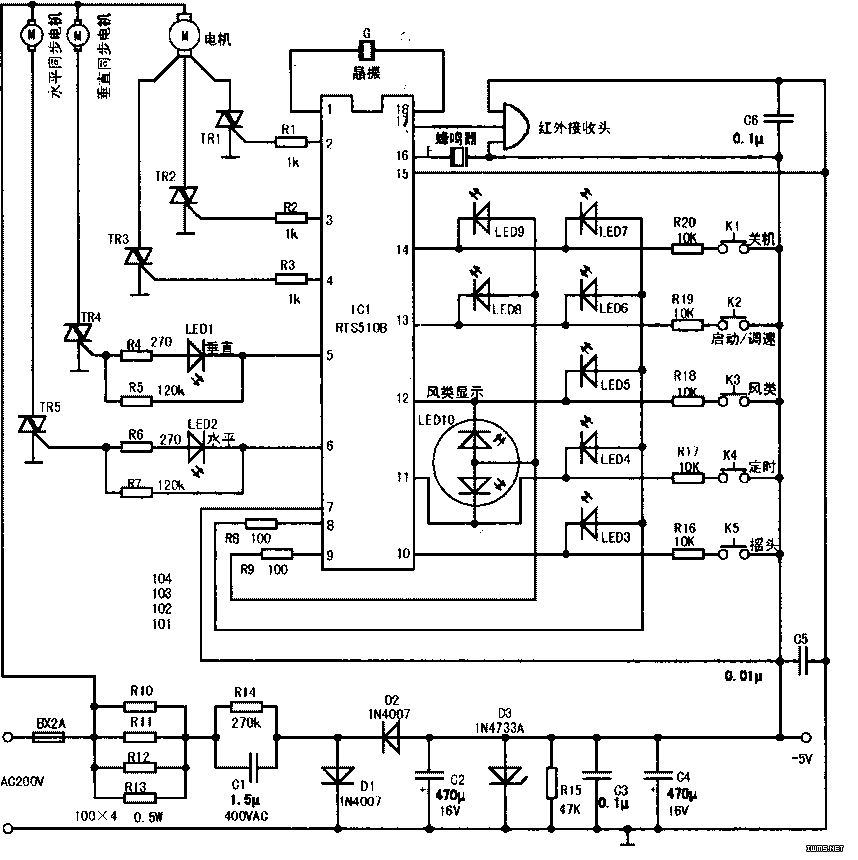

  格力FSA-35B遥控台式/落地式电风扇是一款具有遥控、定时、风类选择、摇头等功能的新型电风扇,其接收控制电路如图所示,主要由红外接收、单片机IC1、电源电路、主电机和摇头同步电机等组成。该机可轻松升高扇头,以实现台式、落地式两用功能。

  工作原理

  当插上电源,按下面板或遥控器上“启动/调速”按键时,单片机IC1(RTS510B)(3)脚输出低电平,双向可控硅TR2导通,风扇电机以中速挡运行,此时风类显示双色发光二极管绿灯点亮,且IC1(8)、(11)脚间的“中速”挡发光二极管也点亮,风扇以中速风运行。若不进行其他操作,经过3s后IC1(3)脚会跳变为高电平,使双向可控硅TR2截止,“中速”发光二极管同时熄灭,而此时IC1(2)脚输出低电平使双向可控硅TR1导通,风扇电机以低速挡运行。且IC1(8)、(12)脚间的“低速”挡发光二极管被点亮,风扇一直以弱风状态运行,如果再按一次“启动/调速”键,则IC1(2)脚输出高电平,(3)脚又恢复输出低电平,即可控硅TR1截止,TR2重新导通,电风扇又以中速风挡运行,对应“中速”挡发光二极管重新点亮,“低速”挡发光二极管熄灭。如果第三次按下“启动/调速”键,则IC1(4)脚输出低电平,同时(2)、(3)脚均输出高电平,故双向可控硅TR3导通,TR1、TR2截止,风扇电机以高速挡运转,对外送出强风,同时IC1(8)、(10)脚间的“高速”挡发光二极管点亮,“低速”、“中速”挡发光二极管均熄灭。

  如果继续按“启动/调速”键,风扇则以低一中一高一低工作方式循环。

  有必要说明的是:上述电风扇均是自动工作在普通风类,若再按面板或遥控器上“风类”按键,电扇则进入“自然风”工作模式。此时风类显示双色发光二极管绿灯熄灭,而红灯‘点亮,风速时强时弱,类似自然风。如果与上述的“启动/调速”按键配合,就可得到弱自然风或中自然风或强自然风。若继续按“风类”按键,风扇则按普通风一自然风—普通风方式循环工作。

  另外,该风扇具有水平与垂直方向的摇头功能。在风扇启动后,若按下面板或遥控器卜的“摇头”键,则IC1(6)脚输出低电平,双向可控硅TR5导通,水平摇头同步电机工作,风扇以此时调定的扇头位置在水平75度角的范围内来回摇动。同时串接在IC1(6)脚的“水平”摇头橙色指示灯点亮。若再按一次“摇头”键,则水平摇头停止,同时水平摇头橙色指示灯熄灭,IC1(5)脚输出低电平,双向可控硅TR4导通,垂直摇头同步电机工作,此时风扇以扇头所在位置实现垂直90度范围内的摇头,且串接在IC1(5)脚的“垂直”摇头黄色指示灯点亮。若第三次按“摇头”键,则IC1(5)、(6)脚同时输出低电平,TR4、TR5同时导通,即“水平”、“垂直”同步电机同时工作,风扇实现“∞”形摇头功能,“水平”、“垂直”摇头指示发光二极管均点亮。若第四次按“摇头”键,则摇头停止,摇头指示灯也同时熄灭。

  最后再介绍一下定时功能:在电风扇启动后,若按一下面板或遥控器上的“定时”键。可实现1小时、2小时、4小时、8小时的定时功能,即按第1次为1h定时,按第2次为2h定时,按第3、4次分别为4h和8h定时,且对应的定时指示灯1、2、4、8会依次点亮,风扇按设定时间工作,工作时间到达后自动停机。在定时工作过程中,随剩余时间的逐步减小,相关的定时指示灯会逐渐熄灭,以显示剩余工作时间。若不需要定时,可第五次按下“定时”键,则电风扇一直工作下去。若要风扇停止工作,可按下“关机”键。

  该风扇在每进行一次功能操作时,蜂鸣器均会发出一声“嘟”声,以表示操作有效。
