一、整机结构简介及制冷原理
　　
　　该空调扇外形结构如右图所示，整机为全塑结构，主要由主体、前盖、后壳、水箱和控制面板等组成。主体内装有60W、1400r/min电容启动式风扇电机，直接驱动转筒运转，具有高/中/低三挡风速。前盖下端装有4W、5r/min风向电机，通过偏心轮、连杆带动滑块，驱动垂直导风板左右摆动，实现120度变换风向送风。后壳下端装有4W、5r/min制冷电机，驱动纱状布带上下滚动，实现制冷降温。空调扇制冷原理是利用水的蒸发吸热制冷，水箱加入清水和冰块，由于布带下端被冰水侵没，电机驱动布带上下缓慢滚动，布带附着水分，当风扇电机带动转筒运转时，进风口与出风口产生压差形成吸力，使空气不断流动。转简侧旁装有负离子发生器，产生一定浓度负离子。在风机的运转下，布带的水分迅速蒸发成雾气，从出风口吹出伴有负离子和含有微量温度比环境温度低若干摄氏度的冷风，实现制冷降温。

　　二、电路原理剖析
　　
　　该空调扇主要由遥控器发射电路、负离子电路和接收器控制电路三部分组成。

　　1.遥控发射电路
　　

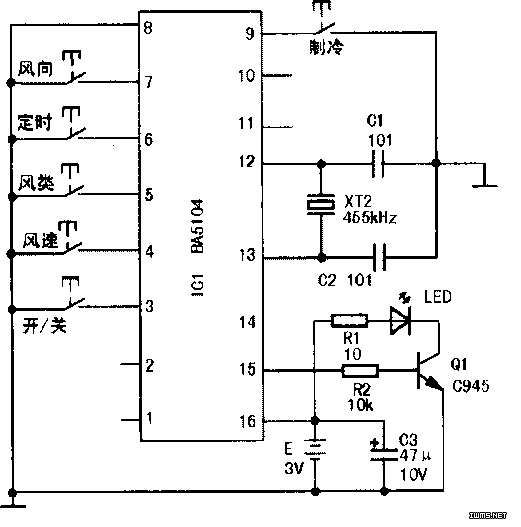

　　遥控发射电路实绘图如上图所示，主要由编码集成电路IC1（BA5104）及其外围元件组成。E采用1.5V×2纽扣式电池供电，IC1（16）脚接正电源，（8）脚接地或负电源，（10）、（11）、（14）脚悬空，（1）、（2）脚为用户编码输入端，出厂时将其悬空，编码设定在00状态。（12）、（13）脚外接455kHz晶振XT1、电容C1和C2，与内部电路组成时钟振荡器，产生38kHz载频，经内部电路分频后为编码电路提供时钟脉冲。（3）～（7）、（9）脚为功能编码输入端，外接六路轻触式开关，作为开/关机、风速、风类、定时、风向、制冷按键。当按下遥控器某功能键时，经IC1内部电路进行编码，由（15）脚串行输出，经三极管Q1（C945）放大后，驱动红外发射管LED向外发射红外脉冲信号，实现远距离控制空调扇工作状态的目的。

　　2.负离子电路
　　
　　负离子电路实绘图如下图所示，220V市电经接线器CT后分成两路，一路去接收器控制电路，另一路经C9、R18降压。其中，R18是泄放电阻，起保护作用。由D3～D6桥式整流，产生约100V脉动直流电压向C10充电。

　　同时，该直流电压经R19、R20组成的分压电路为单向晶闸管T6提供触发电压，T6导通，C10的充电电压向T6及脉冲升压器B的初级放电。C10放电结束，T6截止，C10又被充电，T6再次导通。由于T6处于重复导通/截止状态，在B的次级感应出约1.6kV脉冲高压，加至负离子放电极O3进行放电，电离空气产生一定浓度负离子充满在主体内，经风扇电机吹到机外使空气清新。

　　3.接收器控制电路
　　
　　接收器控制电路由译码控制集成电路IC2（BA8207BA4KS）、红外接收头REM、风扇电机M1、风向电机M2、制冷电机M3及驱动电路等组成。

　　交流电源输入由FU、RZ组成整机过流/过压/防雷电保护电路。AV220V市电经C7降压，R11限流、D2整流，ZD1稳压，C5、C6滤波后获得-5V稳定的直流电压为IC2、REM提供工作电源。其中，R12是泄放电阻，R21是待机负载电阻，均起保护作用。C8是抗干扰旁路电容，滤除市电的高频杂波干扰。

　　IC2（16）脚接正电源；（20）脚接地；（18）、（19）脚外接455kHz晶振XT2和电容C1、C2，与内部电路组成时钟振荡器；（1）脚为遥控信号输人端，外接红外接收头REM，组成红外脉冲接收电路，把接收到的红外编码信号送到IC内部的译码电路中，译码后从（11）～（15）脚输出驱动信号，经双向晶闸管T1—T5分别控制制冷电机M3、风向电机M2、风扇电机M1的运转状态。同时，IC2（11）、（12）脚又是发光二极管LED9、LED10的输出端，分别显示制冷、风向的工作状态；（6）—（8）脚是发光二极管LED1～LED8的公共端，与（2）～（5）脚组成矩阵显示电路，显示当前的运转状态，其中LED1是风类指示灯，显示正常风、睡眠风；LED2～LED4是风速指示灯，显示低速、中速和高速；LED5～LED8是定时指示灯，显示0.5h、1h、2h、4h，并以0.5h为单位递增，累进最长定时7.5h；（2）—（5）、（9）、（10）脚是手动键控输入端，通过开/关机、定时、风速、风类、风向、制冷六个按键对应控制空调扇各种工作状态；（17）脚外接蜂鸣器BZ到地，按一次开/关机键，蜂鸣器发出“嘟、嘟”两提示声，提示空调扇开机，再按一次开/关机键，蜂鸣器发出一声“嘟”提示音声，提示操作有效。

　　接通电源，空调扇处于待机状态，操作遥控器或控制面板的按钮，同样得到相应功能：

　　（1）开/关键IC2（2）脚为开/关机信号输入端，按一次开/关键输入开机信号，并按前次关机时记忆运行状态工作（但定时功能及睡眠风不被记忆），相应指示灯亮红光，再按一次开/关键，输入关机信号，返回待机状态。

　　（2）风速键IC2（4）脚为风速信号输入端，按一次风速键，IC2（13）脚（H端）输出低电平，T3导通，M1进入高速运转，高速指示灯LED4亮红光；按二次风速键，IC2（14）脚（M端）输出低电平，T4导通，M1进入中速运转，中速指示灯LED3亮红光；按三次风速键，IC2（15）脚（LO端）输出低电平，M1进入低速运转，低速指示灯LED2亮红光；若再次按风速键，则M1按高速、中速、低速循环转换风速运转。

　　（3）定时键IC2（3）脚为定时信号输入端，若设置0.5h、1h、2h、4h四挡，可供15种定时选择。每按一次定时键，定时时间以0.5h为单位递增，相应定时指示灯LED5～LED8亮红光，以显示选择时间。当定时设置好后，定时指示灯会逐个熄灭，以提供显示剩余时间。当定时指示灯LED5～LED8全亮时，显示最长定时时间7.5h，此时再按一次定时键，全部定时指示灯熄灭，取消定时，并处于待机状态。

　　（4）风类键IC2（5）脚为风类信号输入端，按一次风类键，按设定好的风速恒走送风，风类双色指示灯LED1的红灯亮，显示正常风送风；按二次风类键，按设定好的高速、中速、低速的三种阵风送风，风类双色指示灯LED1的绿灯亮，显示睡眠风送风；按三次风类键，风类指示灯LED1熄灭，取消风类选择。

　　（5）风向键IC2（9）脚为风向信号输入端，按一次风向键，IC2（12）脚输出低电平，T2导通，M2运转，空调扇左右摆动送风，风向指示灯LED10亮红光，显示风向送风；按二次风向键，（12）脚变为高电平，T2截止，M2停转，LED10熄灭，取消风向选择。

　　（6）制冷键IC2（10）脚为制冷信号输入端，按一次制冷键，IC2（11）脚输出低电平，T1导通。M1运转，空调扇制冷送风，制冷指示灯LED9亮红光，显示制冷送风；按二次制冷键，（11）脚变为高电平，T1截止，M3停转，LED9熄灭，解除制冷送风。

　　【提示】负离子电路是一个独立电路，不受遥控器、接收器的按键控制，一接通市电就立即工作。

　　关机后，虽然无任何显示，电机也无工作电压，但整机处于待机状态。因此，在不使用空调扇时，应拔出电源插头切断电源。防止元件继续消耗电能产生高热而损坏。或因电源电压波动，受大电流冲击而损坏。
