电磁炉的电流取样电路通常有两种：一种是在交流电源电路中串入电流互感器，另一种是采用电阻取样法。尚朋堂SR-1625A电磁炉电流取样电路属于后者。

　　那么这个电阻在哪里呢？SR-1625A巧妙的利用了一段敷铜箔就解决了这个问题。

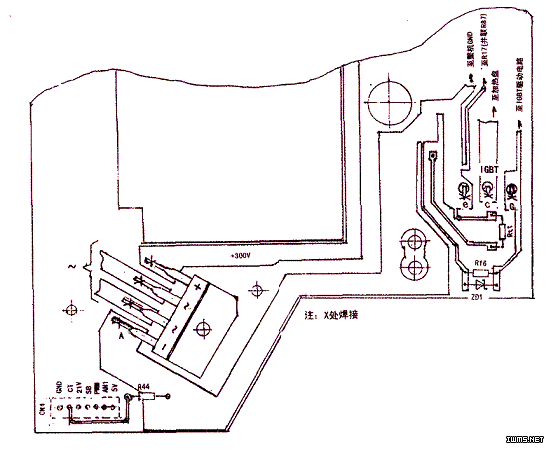

　　上图是绘制的相关印制线路板示意图。

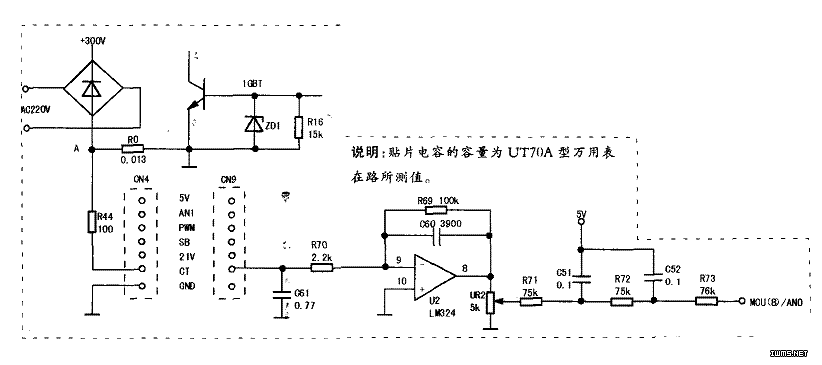

　　全桥的负极A点到IGBT管的e极是用敷铜箔连接的。2mm厚的环氧树脂玻璃丝布板，其敷铜箔的标称厚度为3.5μm，逐段测量这段敷铜箔的宽度和长度，根据紫铜的电阻率（p=0.018平方毫米／m）算出Ae间的电阻约为O.013Ω，用Ro表示，则该机的电流取样电路如下图所示。如果IGBT管导通电流为10A，则Ro上可产生0.13V的电压降（忽略电抗的影响）。此电压降e点为正，A点为负。

　　RoE的压降，由焊在A点附近的电阻R44引出，经接插件CN4（在功率板上）、CN9（在电脑板上）的CT端，接到运算放大器U2（LM324）的反相输入端（9）脚，而同相输入端（10）脚接地。输出端（8）脚接可变电阻UR2。运放的输入电阻R70为2.2kΩ，反馈电阻R69为100kΩ，因此其放大倍数约为46。

　　可变电阻滑动触头的输出电压，经R71、R72、R73和C51、C52滤波后，送至单片机HT46R47的ANO端口（（8）脚），监测采样电流的大小。

　　调节可变电阻UR2，可改变取样电流值。

.
