一、管路系统
　　
　　1.管路器件作用
　　
　　（1）过滤器1：PP滤芯，过滤泥沙、铁锈、胶体等；
　　
　　（2）过滤器2：活性碳滤芯，吸附重金属元素、余氯、异臭味，使水质更甘甜；
　　
　　（3）进水阀：工作电压为直流24v，用于接通和切断送往过滤器的自来水水源；
　　
　　（4）套管式热交换器：热水在内管中流动，冷水（自来水）在外管流动且两者是逆向流动，进一步使外管的水通过管壁吸收内管热水的热量，降低内管热水的出口温度，在得到温开水同时，也提高了外管送入加热罐，水的温度，减少发热丝加热时间，达到快速加热和节能的目的；
　　
　　（5）开水水阀：这是一种带微动开关的水气联动水阀，当开启水阀时，水阀内的微动开关马上闭合。当关闭水阀时，微动开关断开；
　　
　　（6）泄压电磁阀：也称为蒸汽压力泄压阀。为了防止加热罐内因压力过高而出现危险情况，在水阀门开启时，电磁阀得电高压蒸汽经毛细管泄压，确保饮水机和使用者安全；
　　
　　（7）安全阀：用于防止因自来水水压过高，进水压力过大，设备过早损坏或发生危险。此阀具有单向阀功能，自来水只能人不能出；
　　
　　（8）加热罐：用不锈钢材料制造而成，外围包裹泡沫保温，内部安装发热丝，外表面安装两个温控器和一个过热手动型复位保护器以及超热保护器。

　　2.管路系统工作原理
　　

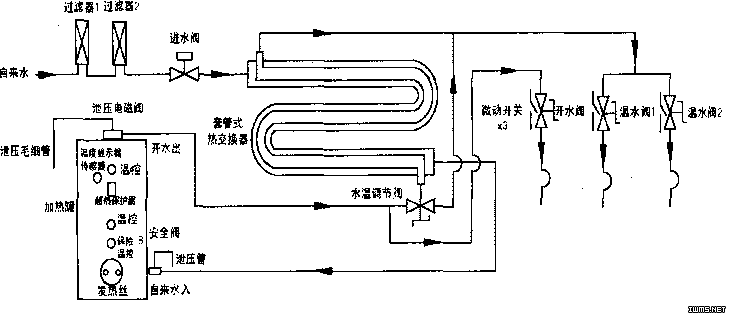

　　该饮水机工作流程如上图所示，当打开开水阀或温水阀时，阀内的微动开关闭合，驱使电路工作，使进水阀得电阀芯打开，自来水经过滤器1和过滤器2吸收杂质和过滤水质后，流经进水阀，随后直接进入套管式冷凝器的外管，吸收内管水的热量。明显提高外管出口处冷水的温度，经安全阀后进入加热罐。南于加热罐人口的水温提高了，使发热丝加热开水的时间缩短，节省电能，提高效率。经加热罐加热至沸腾的热水：一路直接流经开水阀出水口；另一路则经水温调节阀后进入套管式热交换器的内管，经内外管热交换后，使冷水管吸收热水管的热量，热水管温度降低经温水阀后送出温度适宜的温开水。同时，还可以通过水温调节阀调节温水与热水的混合比例，经温水阀送出适宜温度的温开水。

　　二、电路工作原理
　　

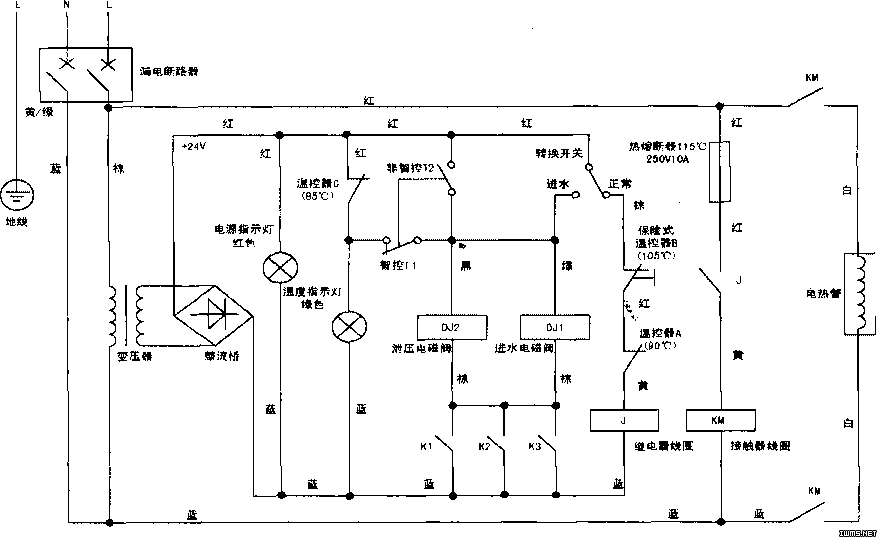

　　接通电源，打开开水阎和温水阀，内部联动开关K1、K2、K3均闭合，如下图所示，把转换开关拨至进水位置，进水电磁阀线圈两端加有直流24V电压，电磁阀得电工作，自来水靠自身的水压对加热罐进行注水，以所有的水阀龙头出水口均有自来水流出为止。

　　1.加热煮水
　　
　　当注满水后，把转换开关拨至正常位置，此时直流24V电压经保险式温控器B（105℃）及温控器A（90℃）加至继电器I线圈上，继电器J线圈得电，其常开触头闭合，AC220V电压经热熔断器、J触头加至交流接触器KM线圈上，KM工作，KM触头闭合，使发热管得电发热，对水进行加热。

　　2。温度控制电路
　　
　　当水温达到安装在最下端的温控器A的起控温度（90℃）时，温控器A断开，继电器J失电，J触头断开，KM线圈失电，KM触头断开，发热管停止发热。

　　3.出水智能控制电路工作原理
　　
　　把智控开关T1闭合、T2断开，当加热罐中的水烧开后，温控器A断开。因温控器c的闭合温度为85℃，所以此时也闭合。当打开任意一个出水阀门时，其微动开关K1、K2或K3闭合，由于进水电磁阀一端接负极，另一端通过智控开关、温控器C接正极，故进水电磁阀得电，自来水依靠水压进入加热罐底部，而加热罐顶部的热水会通过管道流出，阀门龙头出水。若一次性使用热水或温开水量较大，进入加热罐底部的自来水会很多，为确保饮用水健康，一旦顶部温控器榆测温度低于85℃时，温控器c会自动断开，切断进水电磁阀电路，此时就算打开出水阀，出水口也无水流出，实现“烧不开、不m水”的智能控制，确保饮用水健康。

　　4.出水非智能控制电路
　　
　　当把开关T1断开、T2接通时，实现非智能控制，也就是说此时不管水是否烧开，一旦打开任何一个出水阀门，微动开关闭合动作，进水电磁阀就会得电注水，通过水的压力使出水口流出加热的水。这时可通过温度指示灯的亮灭来判断水是否烧开，当水烧开后达到温控器C（85℃）的起控温度时，绿色指示灯亮，说明水已开；当出水量过大同时注入了过多的自来水时，加热罐顶部温度低于85℃，绿色指示灯灭，说明此时水未煮开，不能饮用。

　　5.保护电路
　　
　　若温控器A短路损坏，达到90℃仍未断开，此时当温度达到105℃时，保险式温控器B断开，切断继电器供电。因保险式温控器B不能自动复位，重新启用时需手动复位按压一下保险式温控器B。为进一步防止保险式温控器短路损坏而造成设备故障，一旦加热罐外壳达到115℃时，热熔断器一次性熔断，切断接触器工作电路。
