四、AV信号选择与收/放音共用电路

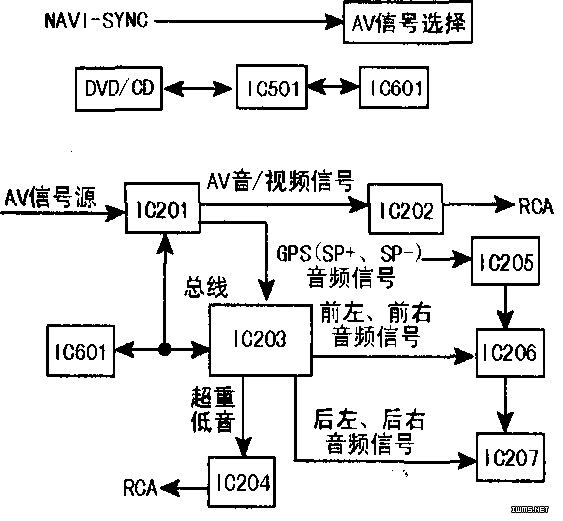

　　AV信号选择与收/放音共用电路简图见下图所示，该电路包括：AV信号选择电路IC201，音源选择与电子音量控制电路IC203，运算放大电路IC202及IC204～IC206，功率放大电路IC207。

　　各种AV信号源的音/视频信号通过AV输入端口送入IC201。IC601通过IIC总线（SDA、SCL）控制IC201，将当前选中的有效信号送至IC203。IC202对音/视频信号放大后，送往RCA端口，作为头枕屏和功率放大器的信号源。GPS模块的复合同步信号在IC201内与当前有效视频信号切换，共用一个输出端，从（40）脚输出，送入显示驱动电路。

　　IC601通过IIC总线控制IC203，对当前输入有效音频信号进行高、低音，左右、前后声道平衡调节及超重低音处理，输出4路（前左、前右、后左、后右）音频信号和一路超重低音音频信号。其中，超重低音音频信号经IC204放大后送入RCA端口；后左、后右的音频信号直接送人IC207；GPS模块输出的（SP+、SP-）音频信号送入具备电子增益控制的IC205处理后，和前左、前右的音频信号一起送入IC206进行放大，最后送往IC207进行功率放大。

    　　五、液晶显示板DC—DC供电电路

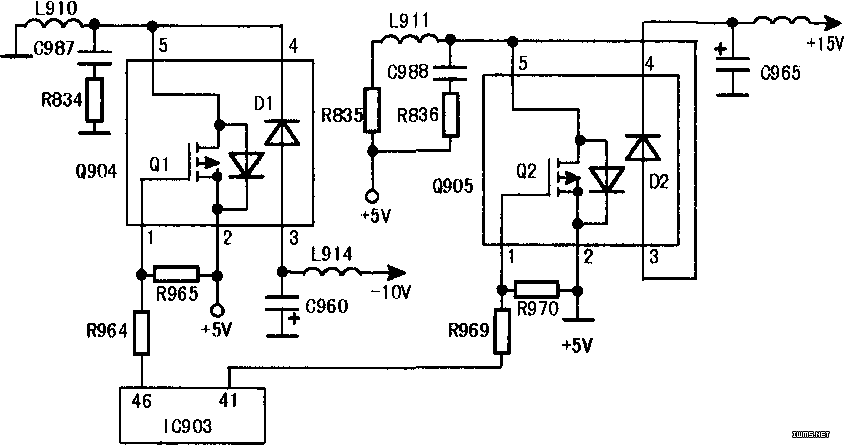

　　DC—DC供电电路简图见下图所示。

　　IC903（46）脚输出PWM脉冲送入Q904的（1）脚，在PWM脉冲问歇期间，Q904内的1Q904（5）脚→L910→地，流过L910上的电流增大，L910储能；在PWM脉冲保持期间，Q1截止，流过L910上的电流下降为零，L910产生自感电动势，电流经地→C960正极→C960的负极→Q904（3）脚→D1→Q904（4）脚→L910→地，向C960充电，在C960上形成负电压，经L914和电容滤波后，输出一10V电压，为液晶显示板供电。IC903的（41）脚输出PWM脉冲送入Q905的（1）脚，在Q2导通期间，+5v电压→L911→Q2→地，流过L911上的电流增大，L911储能；在Q2截止期间，流过L911上的电流下降为零，L911产生自感电动势，经D2整流后和+5V电压叠加在一起向C965充电，形成+15V电压为液晶显示板供电。液晶显示板需要的+5V电压由IC702直接提供。
