松下CR—VW6553H型车载一体机按照电路结构分为主板电路和液晶显示驱动电路。其中，主板电路包括：电源电路，系统电路，AV信号选择与收/放音共用电路，GPS与DVD/CD换片机接口电路，收音组件与数字调谐锁相环电路等；液晶显示驱动电路包括：osD字符形成电路，D/A缓冲电路，视频处理与时序控制电路，供电电路，DC—AC升压逆变电路等。

　　一、电源电路及CPU输入检测电路
　　

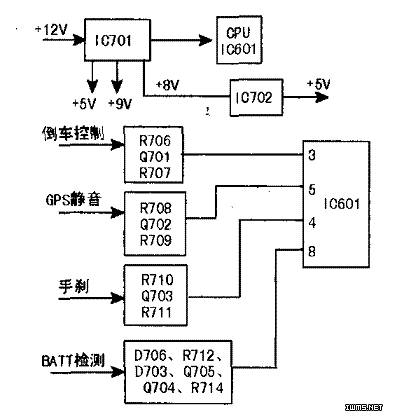

　　电源电路及CPU输入检测电路简图如下图所示。

　　本机的电源电路由IC701和IC702提供。IC701提供主板电路所需的各种工作电压，其各脚功能见下表。

　　输出的+5v电压经IC901稳压后，输出+3.3V电压，为小信号处理电路供电。

　　输入检测电路分为倒车检测控制、手刹检测控制、GPS静音检测控制和检测电路。R706、Q701、R707组成倒车检测控制电路，倒车灯电压通过R706控制Q701导通，输出低电平送入IC601（3）脚，使IC601控制AV信号选择电路输出倒车摄像头的视频信号在液晶显示屏上显示；、Q702、R709组成GPS静音检测控制电路，当主机在GPS显示模式下，外接模块在输出声音时，GPS模块输出静音电压，通过R708使Q702导通输出高电平，经分压后送入IC601（5）脚，使IC601控制电子音量IC衰减当前收音或DVD/的音频信号，以便GPS的音频信号叠加；、Q703、R711组成手刹检测控制电路，仅当手刹线接地时，主机才能在汽车行驶时观看图像；D706、R712、D703、Q705、Q704、组成BATT检测电路，+12V的电压经D706隔离，击穿D703后控制使Q704导通，输出高电平送入IC601（8）脚。

引脚	功能
1	DVD／CD换片机接口的ACCON端，提供+12V的启动控制电压
2	外接功率放大器启动电压输出端
3	ACC供电输入端
4	CPU+5V供电输出端
5	主板电路+5V供电输出端
6	ACC供电检测输出端，检测信号送入CPU
7	外接功率放大器启动控制输入端，由CPU控制
8	+12V供电端(BATT)
9	CPU供电电压检测端，用以自动调整+5V电压
10	主板电路+9V供电输出，主要为AV信号选择，收／放音共用电路，收音组件及数字调谐锁相环等电路供电
11	受控电压启动控制输入端，由CPU控制
12	8供电输出端，8V电压经IC702内的DC-DC降压电路处理后，输出+5V电压，为液晶显示驱动电路供电
13	按键灯+8V供电检测输入端，用以自动调整+8V电压
14	为按键灯+8V供电输出端
15	GND
