松川QE-1电子灭蚊拍电路分析
来源:本站整理  作者:佚名  2011-07-19 21:25:07

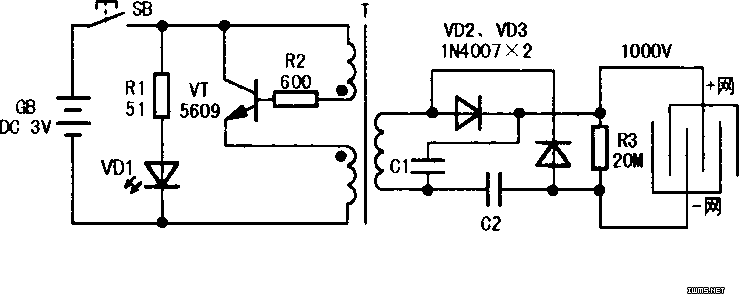

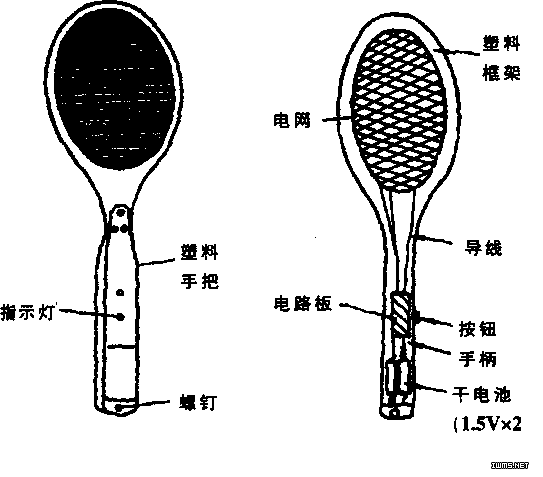

  松川QE-1型电蚊拍外形结构如上图所示,实绘电路如下图所示,下面对其工作原理及维修方法作一介绍,供参考。

  工作原理分析

  电蚊拍电路主要由下述三部分组成:

  工作指示电路,由按钮SB、R1、VDl组成;(2)高频振荡电路,由VT5609、R2、T等元件组成;(3)两倍压整流电路,由C1、C2、、VD3、电网等元件组成。

  按下按钮SB,由三极管VT5609和变压器T构成的高频振荡器得电工作,把3V直流电变成18kHz左右的交流电,经T升压到约500V,再经二极管VD2~VD3、电容~C2两倍压整流升高到1000V左右,加到蚊拍的金属网上。当蚊蝇触及金属网丝时,虫体造成电网短路,即会被击毙。

  各厂家生产的电蚊拍电路与以上电路大同小异,有的使用三倍压整流电路,可得约1500V的高电压。

[1] [2]  下一页
