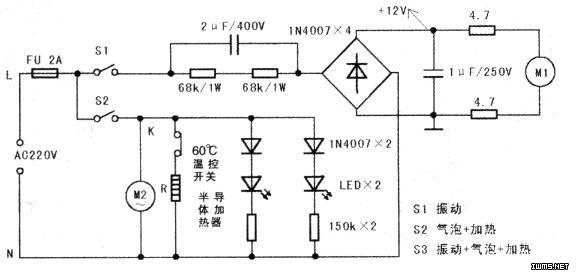

皇威牌H-107A足浴器电路如图所示。

　　工作原理：闭合开关Sl，AC220V电压经电阻、电容降压和全桥整流后，得到12V直流电压，为电机Ml供电。该电机带动偏心配重铁产生振动，配合足浴器底部的按摩圆粒，起到按摩足底穴位的作用。

　　当调到S2位置时，电机M2运行，带动气泵产生气泡，从浴盆的底部为水中增加氧气。同时，半导体加热器R为浴盆中的水加温，温控开关K固定在加热器上，当水温达到60℃时，自动停止加热，防止水温过高烫伤足部。同时两个发光二极管也被点亮，起到照射足底穴位的作用。

　　当调到S3位置时（相当于S1、S2同时闭合），振动、气泡、加热等功能同时启用。
