易美逊H779型17英寸纯平彩显工作原理分析
来源:本站整理  作者:佚名  2011-07-20 20:41:56



  一、电源电路

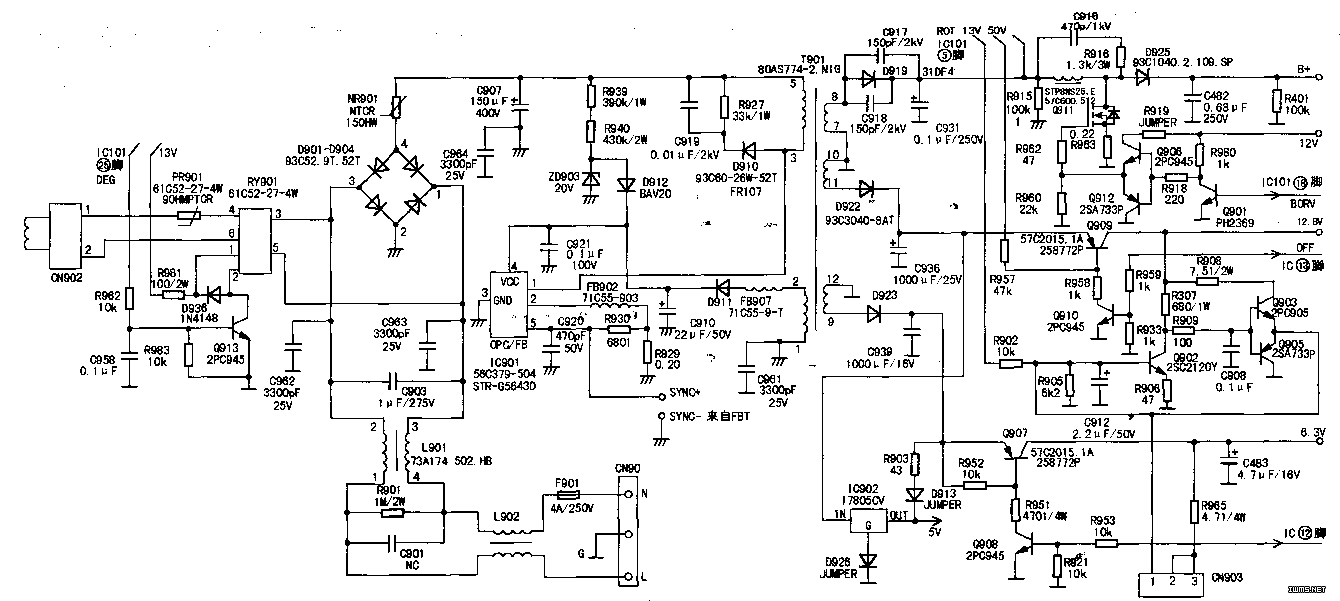

  如下图所示,该机的电源电路采用SANKEN(三肯)公司最新生产的sTR—G5643D为核心的厚膜电路(引脚功能及实测电压见下表)。该芯片内部集成了基准电压、精密放大器、振荡器和大功率场效应开关管,具有过流、过压、欠压等保护功能。

  1.启动电路

  市电经L902、C901、R901、L901、(2900、c962、C963组成的共模滤波网络滤除高频杂波后加至由D901~D904组成的整流桥作全桥整流,整流后的脉动直流电压经c907滤波后得到约300V直流电压。该电压一路经开关变压器T901的(5)-(3)绕组加到IC901(STR-G5643D)的(1)脚(内部开关管D极),另一路经启动电路R939、R940、整流管D912加到IC901(4)脚,同时对C910充电,当C910上的电压大于15V时,IC901内部振荡器开始工作,经整形放大后,输出可控的脉宽信号直接驱动内部大功率场效应开关管,使之工作在高速的开关状态。通过互感作用,T901的(1)-(2)绕组感应出的脉冲经D911整流、C910滤波后得到约30V电压也加到IC901(4)脚,从而取代启动电路供电,开关电源进入正常的工作状态。

  2.稳压电路

  当某种原因使输出电压升高时,T901各次级绕组感应电压亦随之上升,T901的(1)~(2)绕组感应脉冲经D911整流、C910滤波后加到IC911的(4)脚电压上升,IC901(4)脚内部电压检测电路将这一变化送到比较器,经内部逻辑门电路控制后,使开关管驱动脉冲的占空比减小,开关管提前截止,T901储能下降,次级各输出电压下降;反之,则控制过程与前述相反,从而使整个开关电源工作在可控的稳压状态。

  3.保护电路

  (1)过压保护电路:当市电输入电压大于270V,T901的(1)-(2)绕组加到IC901的(4)脚电压大于其安全工作的阈值时。内部逻辑门电路自动关闭激励脉冲,使开关电源停振。当IC901内部保护电路触发后,开关电源将一直锁定于保护状态,直至切断市电后重新加电ZD903可保护IC901不致被瞬间过高的脉动电压击穿。

  D910、C919、R927构成尖峰脉冲吸收网络,町有效吸收IC901内部开关管在截止期间,T901的(5)-(2)绕组感应出的尖峰脉冲,从而避免IC901内部开关管过压击穿。

  C922可平滑尖峰脉冲的上升沿,以改善IC901的开关特性,减小其损耗。

  (2)过流保护电路:当市电升高或负载过重时,IC901内部开关管的工作电流ID-S必然增大,过流检测电阻R929上的压降增大,经R930注入IC901的(5)脚电流也随之增大,当达到阈值时,IC901内部电流敏感比较器触发,保护电路启动,强行关断内部开关管的激励脉冲,使开关电源停止工作。

  (3)其他保护电路:RN901为负温度系数热敏电阻,常温下阻值较大(本机实测约15Ω),由于C907的容量较大,故开机加电瞬间会在市电整流回路中产生很大的充电电流,如果不对这个浪涌电流加以限制,势必会对D901~D904等整流元件造成过流性损坏。显然加电瞬间的浪涌电流越大,NP901上的压降越大,随着自耗升温,其电阻迅速减小,压降随之减小,从而有效保护市电整流电路。

  R941、D916、C920等组成同步触发电路,取样脉冲来自FBT(通常在FBT芯片上绕一圈获得),使开关电源的振荡频率与行频同步,以减小因两者频率偏差而引起的图像干扰。

引脚 功能说明 电压(V) 电阻(kΩ)
红测 黑测
1 DRAIN 内部开关管漏极(D极) 289 6.47
2 SOlJRCE 内部开关管源极(s极)0.04 0.04 0 0
3 GND 0 0 0
4 VCC 电源供电 32.1 6.2
5 oCP/FB 同步信号反馈输入/过流检测端 0.9 11.6 11.6

  4.次级输出电路

  T901的(7)-(8)绕组为行供电主绕组(即一次电源+B),本机的二次电源(B+)为升压式,故一次电压为低压50V。

  T901的(10)-(11)绕组为13V输出端,主要负载有两路:一路为主板提供13V电压,当cPu同时检测到主机VGA送来的行、场同步信号时,IC101(56C1125-A53-065)从(13)脚(OFF)输出高电平,Q910导通,Q909因B极电位下拉而正偏导通,主板13V供电建立。与此同时,IC101从(12)脚(STANDBY)也输出高电平,Q908导通,Q907随之正偏导通,T901的(12)-(9)绕组的6.6V电压经Q907的e—c结向CRT灯丝供电。

  13v电压的另一路经三端稳压器IC902(L7805CV)稳压后,输出的+5v为IC101供电。为了提高+5V的供电能力,该机还从T901的(12)-(9)绕组经R903、D913钳位后与IC902并联输出+5V电压。
