数字集成芯片构成的频率计数器设计
来源:本站整理  作者:佚名  2011-07-26 15:21:55




2 频率计数器硬件电路设计
2.1 输入电路设计

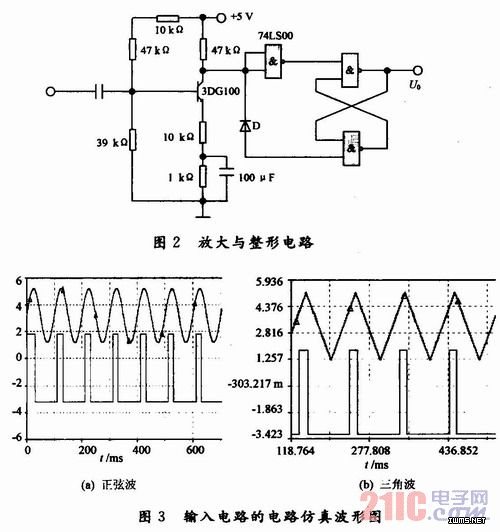

    实际测量中的输入信号种类繁多,可能是正弦波、三角波、方波或其他形式的波形,不能够满足后级的闸门或计数电路要求,所以在测量的时候需要将被测信号经过一个整形电路,将其变化成满足计数电路要求的脉冲信号。并且在整形之前由于不清楚被测信号的强弱的情况,所以还要考虑信号的放大衰减处理。当输入信号电压幅度较大时,通过输入衰减电路将电压幅度降低。当输入信号电压幅度较小时,则调节输入放大的增益,使被测信号得以放大。如图2所示为放大整形电路。为保证测量精度,在整形电路的输入端加一前置放大器,对幅值
较低的被测信号经放大后再送入整形电路整形。模块电路由单级共射放大电路、74LS00与非门和基本RS触发器所构成,其中3DG100为放大器,可对周期信号进行放大后再传入整形器中对信号进行整形。输入电路通过基于multisim仿真软件的电路仿真,可实现正弦波、三角波到脉冲信号的转换,如图3所示。


上一页  [1] [2] [3] [4]  下一页
