数字集成芯片构成的频率计数器设计
来源:本站整理  作者:佚名  2011-07-26 15:21:55




2.4 计数与显示电路设计

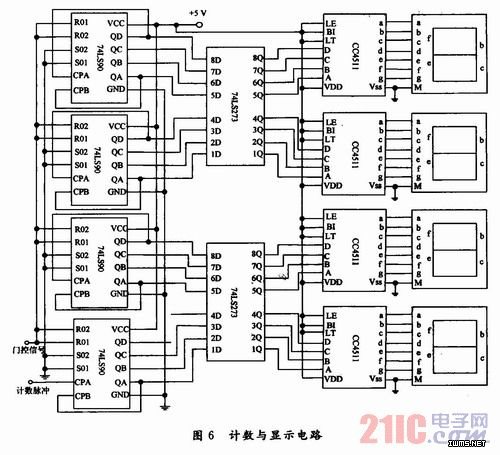

    本模块电路如图6所示,由计数器、锁存器、译码器和LED显示4部分组成。其中74LS90是常用的二-五-十进制异步计数器。本设计要求采用8421码的十进制计数,所以,当R01R02=0,S01S02=0,计数脉冲从CP1输入,CP2接QA,实现十进制计数功能。而R01R02连接控制电路的输出,在控制信号为高电平时,闸门开启,计数器工作。74LS273是带有清除端的8D触发器,只有在清除端CLR为高电平时,才具有锁存功能,锁存控制端为11脚CLK,采用上升沿锁存。这里如果不加74LS273锁存器,那么器的输出结果一直往数码管里送。由于在计数一直在工作,所以数码管上面一直显示数字,并且数字快速闪动,无法观测数据,计数停止,数码管也停止显示。为解决这个问题,可通过锁存信号,实现计数时数码管不显示,计数停止后,数码管再显示计数器的计数结果的功能。




3 结语
    本频率计数器经过测试与应用,确保能正确传输信号及实现频率的测量。在电路改进方面可在时基电路的555定时器的管脚2与7之间加了2个反方向的二极管,并设置参数相等的电阻R1、R2,这样可得到占空比为50%的脉冲波形;还可将芯片CC4511和共阴极LED显示器换为芯片74LS48和共阳极LED显示器实现共阳极显示,以及为提高测量精度,增加由74LS90构成的分频电路。

上一页  [1] [2] [3] [4]
