2 系统硬件设计

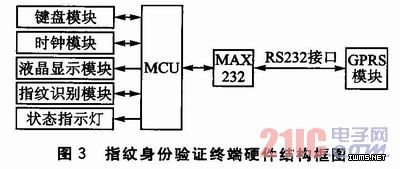

指纹身份验证终端包括键盘模块、时钟模块、液晶显示模块、指纹识别模块和GPRS模块，以及能够直观地提示系统运行状态的指示灯。其硬件结构框图如图3所示。

系统选用Freescale公司高性能、低功耗的MC68HC908GP32(简称GP32)芯片作为主控芯片。
2．1 指纹识别模块硬件接口设计
TF-MD-M1指纹识别模块提供标准的串行通信接口，具有发送引脚UART_Tx和接收引脚UART_Tx。 GP32通过内部集成的增强型串行通信接口，可以很方便地实现与指纹识别模块之间的通信。由于双方接口电平都为TTL电平，能够相互驱动，不需要进行电平转换，直接对应连接即可。
2．2 GPRS模块硬件接口设计
本文利用GPRS模块来实现终端与服务器端之间的数据收发。GPRS DTU(Data Terminal Unit，数据传输单元)对外提供RS232或者RS485的通信接口。由于GP32主控板与GPRS DTU之间的通信距离较短，一般不会超过50 cm，RS232接口足以保证两者之间的正常通信。因此，选用RS232接口与GPRS DTU进行数据收发。

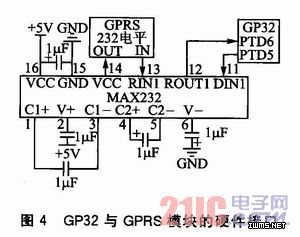

图4给出了GP32与GPRS模块的硬件接口。
