DM-11低频脉冲穴位治疗器原理图
来源：本站整理  作者：佚名  2011-08-03 06:16:00

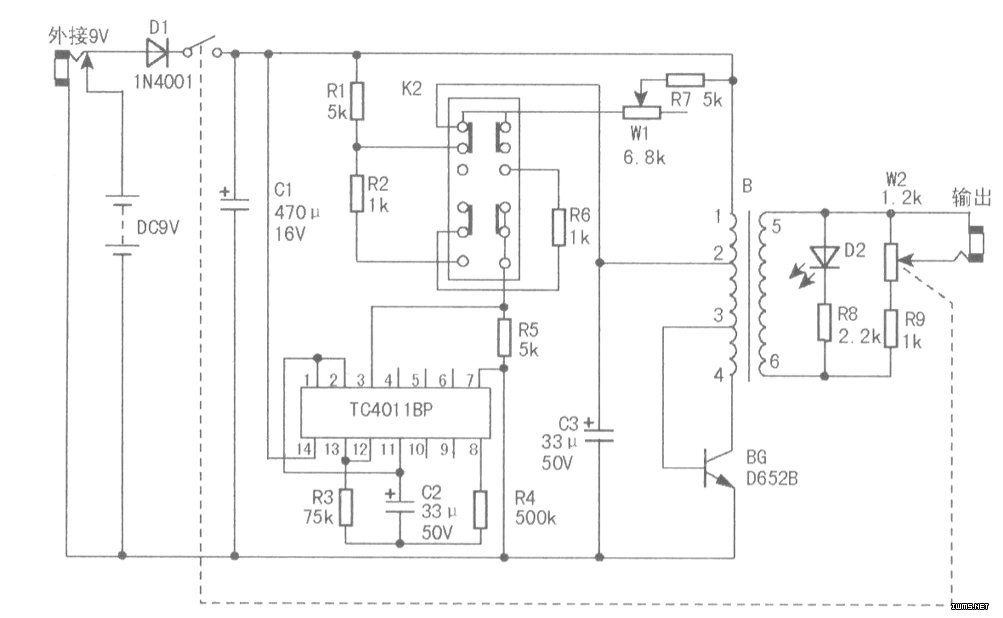

DM-11低频脉冲穴位治疗器原理图



　　        TC4011BP实测值

脚号 在路电阻(黑笔地，kΩ) 电压V
1 7 8
2 7 8
3 5 4.2
4 7 o
5 10 0
6 10 0
7 o 0
8 8.5 1
9 8.5 1
10 7 6.4
11 7 7.7
12 7 6.4
13 7 6.4
14 5.5 6.4/7.8
