长虹S2166K彩电(CH-13机芯)黑屏,字符不同步
来源:本站整理  作者:佚名  2011-08-02 17:54:05



  该机采用三洋超级芯片LA769137或LA769337,掩膜后的型号有CHO4Tl3Ol~CHO4Tl3O4及CHO4Tl3O6。

  该机同时存在两种故障现象,由于引起黑屏的故障原因较多,决定先检查字符不同步故障。

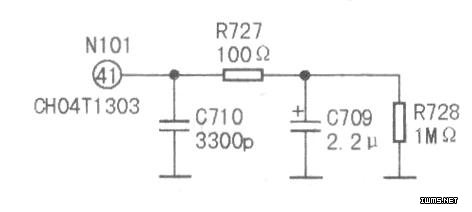

  该机字符振荡以及字符输出的电路均设计在超级芯片CHO4Tl3O3(N101)内部,仅(41)脚外接字符振荡滤波电路,如图所示。测得N101各供电端电压正常,但41)脚电压不足2V,低于正常值2.8V。检查(41)脚外围电路,发现瓷片电容C710漏电,换新后试机,图像及字符显示正常。

  提示:在长虹CH-13机芯彩电中,CHO4Tl3O6可替换CHO4Tl3Ol、CHO4Tl3O2,但需进入总线对相关项目进行调整;CHO4Tl3Ol、CHO4Tl3O2、CHO4Tl3O4可相互替换;CHO4Tl3O3主要用于PF21300型及大屏幕彩电中,该芯片不能与上述芯片互换。
