一种高电源抑制的基准源的设计
来源:本站整理  作者:佚名  2011-08-05 08:36:00




    在电流镜的选取上,采用威尔逊电流镜,精度高,不需外加偏置电路,因此电源抑制比较高。输出管采用mos管,对VQC5、VQC1支路电路影响小。通过增加MC1,使VQC2和VQC1的集电极电位相近,减小误差。
    产生的Vref为4.75 V,在放大电压的同时,PSR、温漂均放大了4倍,即PSR升高了12 dB(在随后的仿真波形中可以看到)。
    1.2 LDO

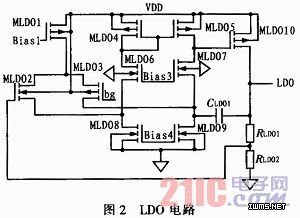

    LDO在低频时的PSR主要取决于运放的增益,为此选择折叠共源共栅电路。此LDO电路基于文献中的电路修改,如图2所示,并采用PSR高的偏置生成电路。



    1. 3 启动电路

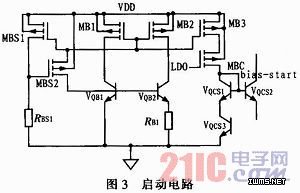

    Brokaw核心本身存在0状态,VQC5基极为高电平,VQC2、VQC1基极为低电平,因此引入如图3的启动电路。



    图3中右下角即为启动电路。对于常规Brokaw基准,当VQC2基极电压低于启动电压时,VQCS2将VQC5基极电压拉低VQC2基极电压拉高,使电路启动,所以VQCS2仅需很小的基极电流就可以使电路启动。
    但是,由于本设计采用LDO供电,而LDO的参考电压是bg,存在死循环,即bg低,则LDO低,所以基准核心的VQC5无法给VQCS2提供电流,也就无法提高VQC2的电压即bg,因此需要外界提供大电流bias-start,使得当LDO无法启动基准核心时,此电流可以足够大,在RC4上产生的压降使bg达到足够大,继而LDO达到使基准核心启动所需的最低电压,从而使电路进入自动修正状态,最终使bg和ref达到指定电压。
    这样虽然能启动,但是,正常工作时,此大启动电流bias-start将通过VQCS1和VQCS3流向地,增加了系统的负担。因此,在电流输出管MB3下加入控制管MBC,并使得在正常工作时,LDO的高电压足以使MBC关断,从而降低启动电路的损耗。
