一种高电源抑制的基准源的设计
来源:本站整理  作者:佚名  2011-08-05 08:36:00




2.3 PSR的仿真

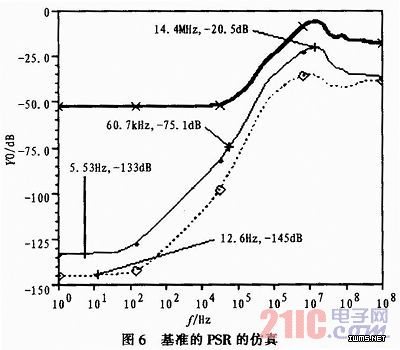

    图6为工艺角tt,vCC=8.5V,t=27℃时的PSR的仿真,此基准对电源干扰的抑制能力较强,4.75V输出电压在工作频率60 k左右时的PSR达到了-75.1 dB,能有效抑制由半桥产生的震荡;而且对来自数字部分的高频震荡也有较强的抑制能力。

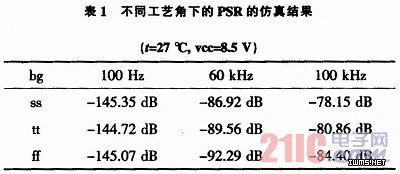

    表1为输出电压bg在不同工艺角下的PSR的仿真结果,本电路在不同工艺角下都能在高电源干扰的芯片中正常工作。




3 结论
    本文通过结合LDO与Brokaw基准核心,设计出了高PSR的带隙基准,此带隙基准输出的1.186 V电压的低频PSR为-145 dB,最高PSR为-36 dB,温漂可以达到7.5 ppm,适用于电子镇流器芯片。本设计还优化了启动部分,使新的带隙基准可以在短时间内顺利启动。此电路根据需要还可以修改基准核心中的Rc3、Rc4,采用多段电阻分压方式,以输出多种参考电压,方便灵活定制芯片。

上一页  [1] [2] [3] [4]
