三、信号流程分析
1.TV信号流程
该机采用对射频信号具有优良的解调性能的频率合成式高频头，输出的中频信号稳定。高频头在CPU的I2C总线的控制下，改变内部的PLL的可变分频器的分频比，从而输出不同的本振频率，在混频器内对输入的射频信号进行混频解调，最后从高频头的IF端输出图像中频信号。自动搜台就是通过总线控制高频头内部的PLL电路的可变分频器的分频比来实现的。

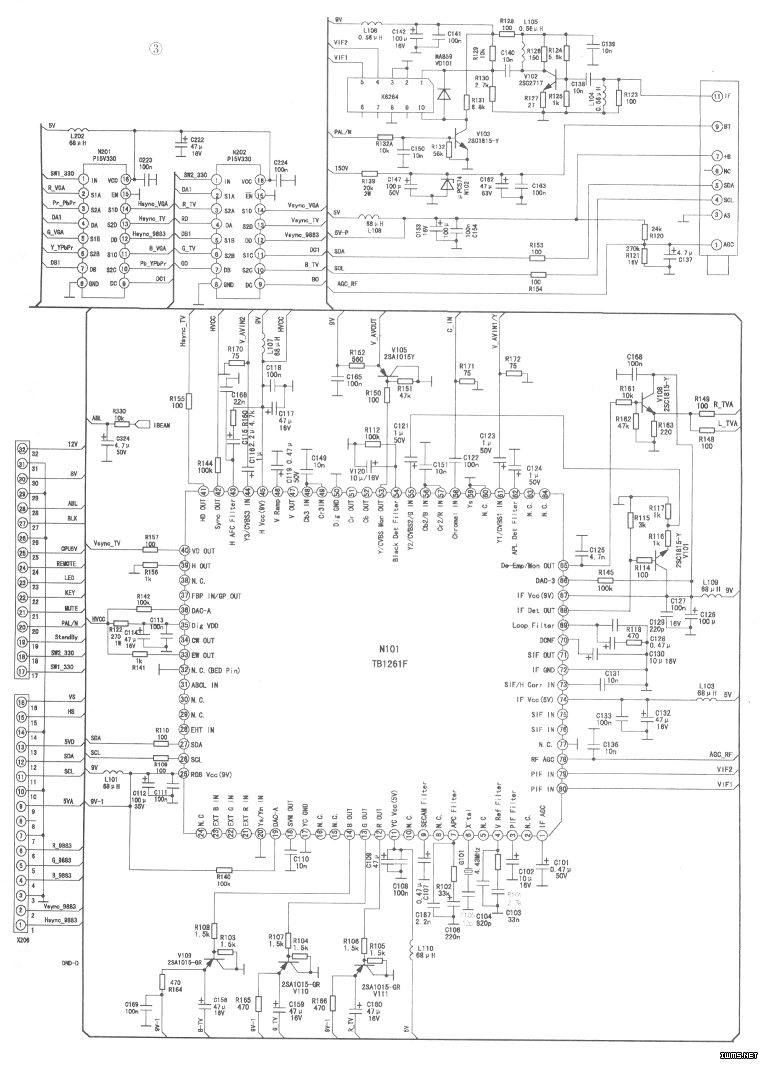

中频信号IF先由预中放电路VlO2进行补偿放大，以减小声表面滤波器的输入损耗，接着送入可切换中放特性曲线的声表面波波器K6264中，形成PAL制或NTSC制(由CPU输出高低电平控制)中放特性信号，送往TBl261F的中频信号输入端（79）、（80）脚，如上图所示。TBl261F对输入的中频信号进行锁相环同步解调，从（78）脚输出高放AGC信号控制高频头的增益；从（68）脚输出中放复合视频信号；从（65）脚输出TV伴音单声道信号。
TBl261F（68）脚输出的中放复合视频信号，经V101射随电流放大(提高驱动负载能力)、Cl21耦合后送到（55）脚，在TBl261F内部进行同步分离及亮/色分量处理，最后从（12）～(14)脚输出R、G、B基色信号，送到高清/TV基色信号选择电子开关N202(PI5V33O)中。X206(18)脚输出的SW2-330切换信号(高清状态该脚为低电平)，对高清或TV基色信号进行选择。N202(4)、（7）、（9）脚输出基色信号经X206的（4）-（6）脚送往变频板，进行扫描格式的转换。变频板先对输入的模拟RGB基色信号进行低通滤波、模/数转换、取样、量化、抽行、存储、插补、图像效果提升、数/模转换、低通滤波(去除数/模转换的高频噪波)后，再送到CRT宽带视放驱动电路放大，最后驱动显像管的R、G、B三阴极，从而还原出图像。
2.AV、S端子信号流程
AVI输入的视频信号由X203黄色插座输入，经S端子内部的机械开关送到TBl261F（61）脚(当插入S端子信号线时，该机械开关断开，优先使用S信号)。AV2输入的视频信号由侧置的AV插座经屏蔽线送到插座X205（1）脚，再送到TBl261F的（44）脚。
S端子的亮度信号与AV1输入的视频信号共同输入到TBl261F（61）脚，由S端子内部的机械开关进行S端子信号优先输入控制。S端子输入的色度信号则单独一路送到TBl261F的（58）脚。
上述AV视频信号和S端子信号均送到TBl261F中，由总线来控制TBl261F内部的电子开关进行选择，然后进行与TV信号相同的视频处理过程。
电子开关N202的引脚功能及电压见下表。
| 引脚 | 功能 | 电压(V) |
| 1 | TV的基色信号与N201选择后的信号切换控制 | 5.02 |
| 2 | 高清Pr或R基色选择后的输入端 | -0.37 |
| 3 | TV的R基色信号输入端 | 0.004 |
| 4 | 高清Pr/VGA的R或IV的R输出 | 0.004 |
| 5 | 高清Y或G基色选择后的输入端 | 1.41 |
| 6 | IV的G基色信号输入端 | 0.002 |
| 7 | 高清Y/VGA的G或TV的G输出 | 0.002 |
| 8 | 接地 | 0 |
| 9 | 高清Pb分量信号/VGA的B基色信号或TV的B基色输出 | 0.016 |
| 10 | TV的B基色信号输入端 | 0.016 |
| 11 | 高清Pb或B基色选择后的输入端 | -0.42 |
| 12 | 场同步信号输出端(到MST9883) | 0.36 |
| 13 | TV的场驱动信号输入端 | 0.36 |
| 14 | VGA的场同步信号输入端 | 0 |
| 15 | 使能端(只有该脚为低电平时，其内部电子开关才能正常切换) | 0 |
| 16 | 电源供电端 | 5 |
3、高清YPrPb/VGA信号流程
高清YPrPb信号输入一个亮度信号和两个色差信号；VGA信号是输入RGB三基色信号和行场同步信号。这两个信号均送到电子开关N201中进行选择，CPU通过X206的（17）脚输出SW1-330选择电平到N201（1）脚，决定选择高清YPrPb信号还是选择VGA信号。高清信号YprPb或VGA信号经N201选择后，再送到N202中，与TV送来的RGB基色信号进行选择，最后送到变频板进行扫描格式转换，最终输出RGB基色信号，送到CRT板的视放电蹄驱动显像管的三个阴极，实现图像内容的重显。
电子开关N201的引脚功能及电压见下表。
| 引脚 | 功能 | 电压(V) |
| 1 | 高清信号与VGA信号选择控制端 | 5.Ol |
| 2 | VGA的R基色信号偷人端 | -0.38 |
| 3 | 高清的Pr信号输入端 | -0.39 |
| 4 | 高清Pr或R基色选择后的输出端 | -0.39 |
| 5 | VGA的G基色信号输入端 | -0.17 |
| 6 | 高清的Y亮度信号输入端 | 1.4 |
| 7 | 高清Y或G基色选掸后的输出端 | 1.4 |
| 8 | 接地 | 0 |
| 9 | 高清Pb或B基色选择后的输出端 | -0.42 |
| 10 | 高清的Pb信号输入端 | -0.42 |
| 11 | VGA的B基色信号输入端 | -0.42 |
| 12 | 行同步信号输出端(到MST9883) | 0.78 |
| 13 | TV的行同步信号输入端 | 0.8 |
| 14 | VGA的行同步信号输入端 | 0 |
| 15 | 使能端(接地) | 0 |
| 16 | 电源供电端 | 5 |
4.音频信号的流程

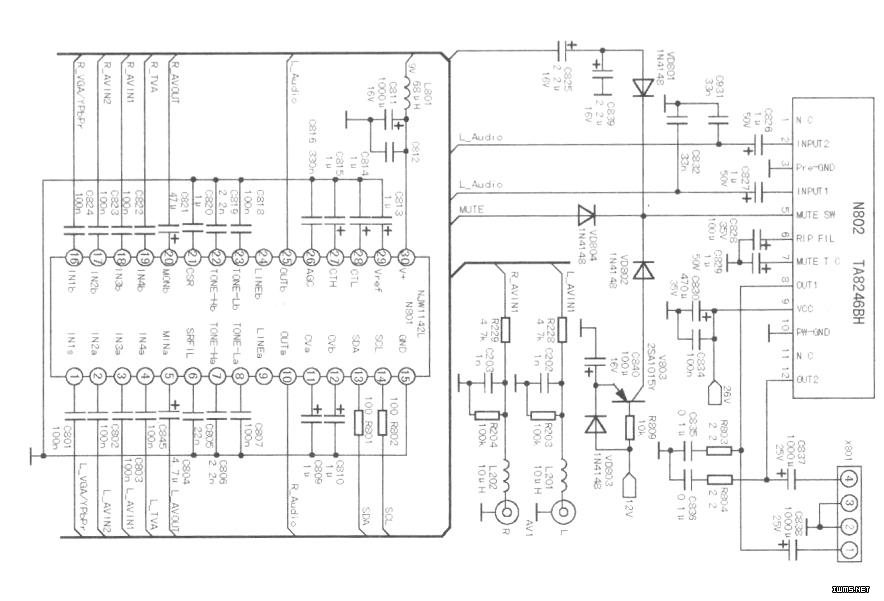

TV/AV1/AV2/Yprpb/VGA/YCrCb的音频信号均是输入到音效处理块NJWll42L(N801)的相应输入端，如下图所示。AV1输入的音频信号先经由L201、L202、C202、C203构成无源低通滤波电路。滤除噪声信号，再送NJWll42L的（3）、(28)脚；AV2输入的音频信号经低通滤波后，送到NJWll42L的(2)、（29）脚，由总线控制NJWll42L内部的电子开关进行音频信号选择，然后再对选择后的音频信号进行高/低音、虚拟环绕声、左布音量平衡及音量处理，最后由TB8246BH(N802)进行功率放大，推动扬声器发声。
N801、N802引脚功能及电压分别见下表。
| 引脚 | 功能 | 电压（v) | 引脚 | 功能 | 电压(V) |
| 1 | VGA高清信号的L通道音频输入 | 4.437 | 16 | 9V电源供电端 | 8.87 |
| 2 | AV2的L通道音频信号输入端 | 4.437 | 17 | 准电压源滤波端 | 4.359 |
| 3 | AVI的L通道音频信号输入端 | 4.437 | 18 | 低音的噼音抑制控制滤波端 | 3.812 |
| 4 | TV的L通道音频信号输入端 | 4.437 | 19 | 高音的噪音抑制控制滤波端 | 3.812 |
| 5 | AV的L通道音频信号输出端 | 4.485 | 20 | 自动增益控制(AGC)滤波端 | 1.6l1 |
| 6 | L的环绕声道移相i嵯波电容瑞 | 4.47 | 21 | R通道音频信号输出段 | 4.487 |
| 7 | AV的L通道音频信号输出 | 4.477 | 22 | R通道的音频线形输出端(未用悬空) | 4.487 |
| 8 | L通道音调的低音外接电容端 | 4.482 | 23 | R通道音调的低音外接电容端 | 4.482 |
| 9 | L通道的音频线形输出(末用悬空) | 4.49 | 24 | R通道音调的高音外接电容端 | 4.472 |
| 10 | L通道音频信号输出端 | 4.487 | 25 | R的环绕声道移相滤波电容端 | 0.53 |
| 11 | 自动音量噪音抑制滤波端A | 3.676 | 26 | AV的R通道音频信号输入端 | 4.485 |
| 12 | 自动音垦嗓音抑制滤波端B | 3.699 | 27 | TV的R通道音频信号输入端 | 4.435 |
| 13 | IIC总线的数据线 | 3.982 | 28 | AV1的R通道音频信输入端 | 4.436 |
| 14 | IIC总线的时钟线 | 3.987 | 29 | AV2的R道音频信号输入端 | 4.435 |
| 15 | 接地 | 0 | 30 | VGA或高清信号的R通道音频输入 | 4.435 |
| 引脚 | 功能 | 电压（V) | 引脚 | 功能 | 电压（V） |
| 1 | 空脚 | 0.005 | 7 | 静音时间常数设置，外接充电电容 | 0.007 |
| 2 | 音频L通道输入端 | 2.068 | 8 | R音频功率输出(到扬声器) | 12.74 |
| 3 | 功故前置放大器接地端 | 0 | 9 | 功放供电端 | 27 |
| 4 | 皆频R通道输入端 | 2.07 | 10 | 功率放大部分接地 | 0 |
| 5 | 功放静音控制输入端 | 0.405 | 11 | 空脚 | 0.002 |
| 6 | 纹波滤波端 | 8.76 | 12 | L音频功率输出(到扬声器) | 12.96 |
