一、整机概述
　　
　　厦华M系列彩电是一款功能齐全、性价比高的高清变频机型，采用东芝单片ICTBl261F，对TV/AV部分的信号进行中放、亮度、色度、行场小信号处理，整机框图如上图所示。CPU和图像扫描格式转换电路均安装在一块多层印制板上，电路简洁，便于维修更换。扫描格式转换后数字处理板输出行场同步信号由行场小信号处理ICTDA9112进行处理，具有很宽的同步适应范围和各种光栅几何失真校正功能，确保像管重显的光栅几何失真最小。该机采用NJMll42L(音效处理IC)对伴音的高音、低音、虚拟环绕声、左右音量平衡进行控制，可获得较为逼真的音效。开关电源采用三肯公司生产的他激式厚膜块STR-G9656，电路简洁，具有较宽的市电工作范围。

　　二、开关电源电路分析
　　
　　1.市电输入与启动
　　

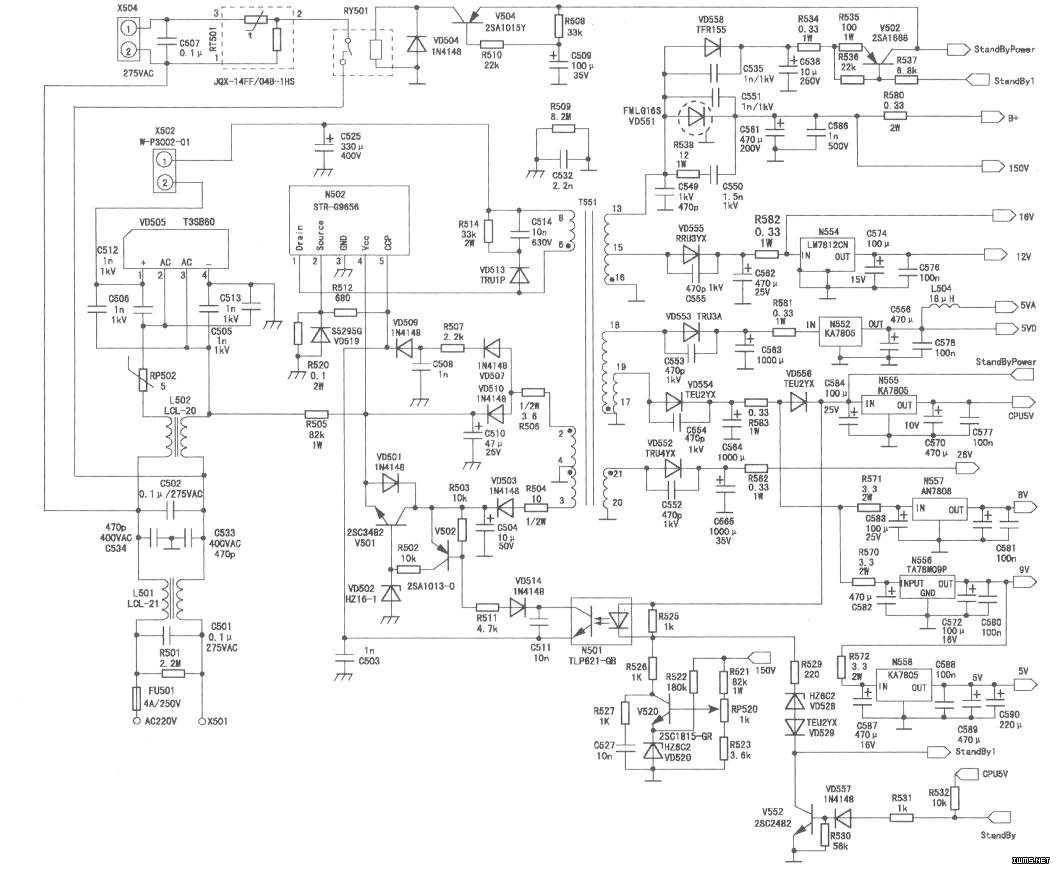

　　市电220V输入后，先山L501、L502两级高频滤波器滤除市电中的各种干扰脉冲，防止对开关电源的工作造成影响.同时也阻止开关电源工作时产生的高频开关脉冲对市电造成污染，最后由VD505、C525整流滤波得到300V的直流电压，一路经开关变压器(T551)初级（6）-（8）储能绕组送到STR-G9656(N502)的（1）脚，作为N502内部VMOS开关管D极的工作电压，如下图所示：另一路经启动电阻R505降压，利用整流桥堆VD505内部的一只二极管整流，C510滤波。当C501两端电压达到l7V时.

　　开关电源开始起振，各个绕组输出开关脉冲，经高频整流二极管、滤波电容进行整流滤波得到整机要.求的各种工作电压。T551（2）-（4）绕组输出的开关脉冲信号，经VD510、C510整流滤波得到20.l2V电压，作为N502正常工作时的供电电源，以保证开关电源启动后工作稳定。

　　2，稳压过程
　　
　　R521、RP520、R523为B+电压的取样电阻。V520及周边元件组成B+电斥的比较和误差放大电路，控制光耦N501内部发光二极管的发光虽，从而控制光耦内部三极管的导通程度，这样，既实现了整机冷热地之问的电气隔离，又传递了B+电压控制信号。

　　当B+电压因开关电源的负载变轻而升高时(如显示暗背景图像时)，取样电亚也随之升高，经电位器RP520的动臂端送到V520的b极电压也升高，因V520的e极接稳压二极管VD502，故e极电压稳定，所以V520的基极电流加大，集电极电流也随之加大，N501光耦内部发光二极管的发光量加大，光敏三极管的导通量加深，N502（5）脚电升高，在内部比较器控制下，缩短开关管的导通时间，初级绕组储存的电磁能减小，次级输出的电压下降，这样就实现了开关电源的稳压控制过程。如果B+的电压降低，稳压控制过稃则与上述相反，最终把B+电控制在设计要求的稳定值上。

　　3.过压保护
　　
　　如果因为光耦失效或其他原因导致开关电源的输出B+电压失控，T551（2）-（4）绕组输出的电也会随之升高，则N502（4）脚的电压也会升高，当该电压升至22.5V时，STR-G9656执行过压保护，开关变压器次级无电压输出。该机过压保护具有锁存功能，需断电后才能重新启动。

　　4.欠压保护
　　
　　某种原因导致N502（4）脚启动后的供电电压低于1OV时，将执行欠压保护，如T551（2）-(4)绕组外接的限流电阻R506阻值变大，或开关变压器的次级输出负载存在短路。该保护也具有锁存功能，需断电后才能重新启动。
