四、场扫描电路

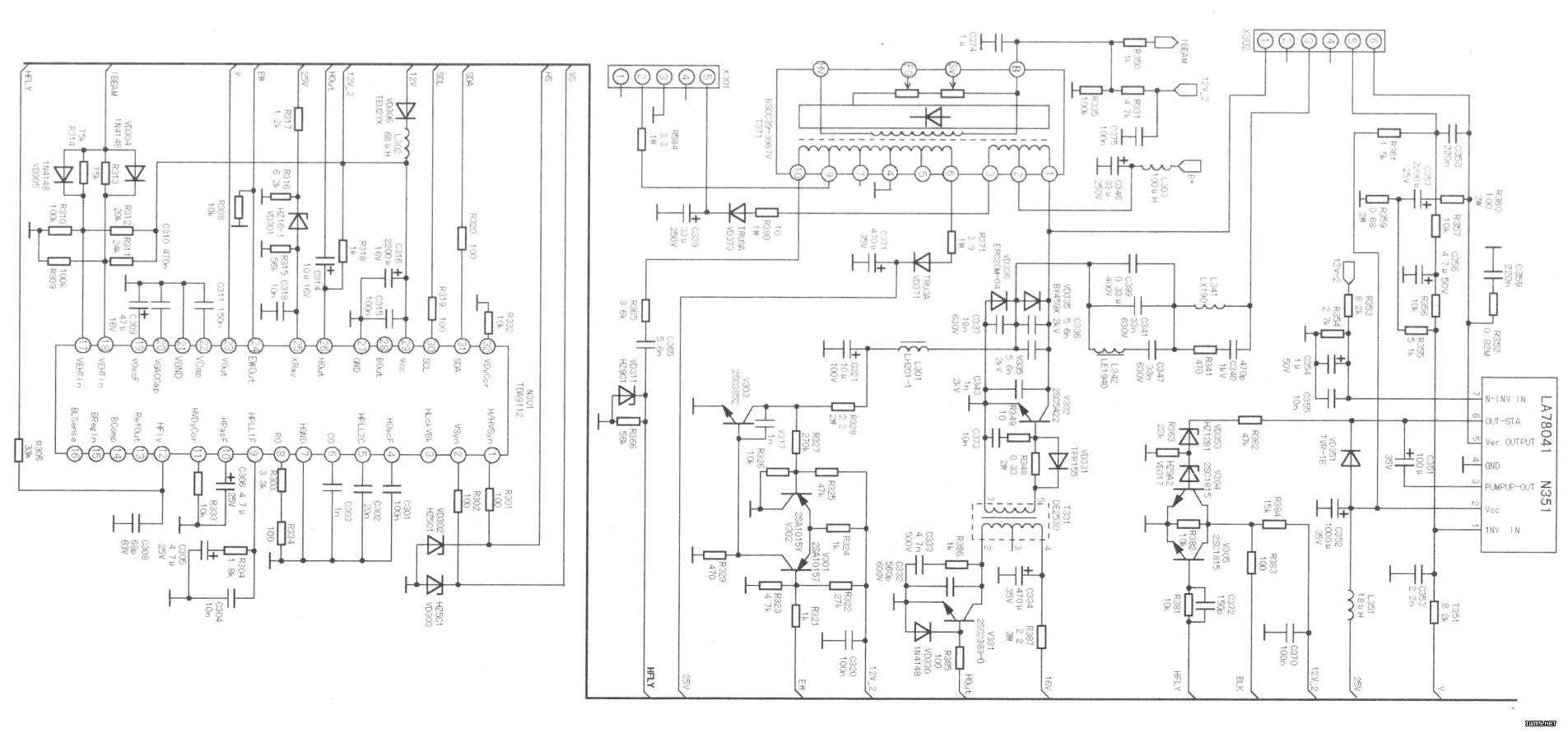

该机型场功放电路采用LA78041(N351)，如下图所示。N351采用单电源供电的OTL功放电路形式，比采用正负电源供电的OCL功放电路简洁，并可防止出现因场功放电路损坏引起的显像管切颈现象，因为场偏转的输出回路有起隔直流的作用的耦合电解电容，场偏转线圈中无直流电流流过，则显像管是安全的。
变频板送来的场同步信号从TDA9112(2)脚输入，经内部的电路进行脉冲整形后，送到场振荡器，使场振荡器的振荡频率与场同步信号1司频同相。场振荡器产生的脉冲信号对TDA9112（22）脚外接的锯齿波形成电容充放电，形成场锯齿波信号，从TDA9112(23)脚输出，骄动场功放IC进行功率放大。LA78041(1)脚是内部放大器的反相输入端，作为场锯齿波驱动信号的输入端；(7)脚是内部故大器的同相偷人端，由R353,R354,C354,C355组成偏置电压源，提供稳定的静态工作点，决定场功放（5）脚输出的直流点电压，该电压应约等于场功放电源电压的1/2，不应有太大的偏差，否则会影响场扫描的线性。场功放对(1)脚输入的场锯齿波信号进行推挽功率放大后，从(5)脚输出，驱动场偏转线阁，产生电子束垂直扫椭的偏转磁场。
LA78041（2）脚是场正程扫描的供电电源，由VD351、C351和LA78041的（3）脚内部电路组成了场进程扫排的升压电路，在场扫描的逆程阶段对场供电电压进行倍压供电，保证逆程阶段有足够的动态放大报围，这样才不会在图像的顶部出现亮边或回扫线。
R360与场偏转线圈组成阻尼电路，降低场偏转线圈的Q值，以阻止在图像的顶都出现回扫线。C358与场偏转线圃组成高频干扰脉冲吸收电路，防止出现横线干扰。
R355~R357、R359及C356组成场功放的交直流负反馈电路，用于稳定场功放的静态工作点和改善场线性。如果该反馈网络有问题，会造成水平亮线、场线性失真、场幅过大或过小等故障。
LA78041、TDA9112的引脚功能及电压分别见下表。
| 引脚 | 功能 | 电压(V) |
| 1 | 场驱动信号输入 | 2.81 |
| 2 | 场正程供电端 | 25.07 |
| 3 | 场逆程升压开关端 | 2.59 |
| 4 | 接地 | 0 |
| 5 | 场驱动信号输出(到场偏转线圈) | 12.17 |
| 6 | 场逆程供电端 | 25.28 |
| 7 | 场中点电位偏置电压输入端 | 2.796 |
| 引脚 | 功能 | 电压(V) | 引脚 | 功能 | 电压(v) |
| 1 | 行同步脉冲信号输入 | 3.26 | 17 | 行幅高压补偿输入端 | 5.22 |
| 2 | 场同步脉冲信号输入 | 3.61 | 18 | 场幅高压补偿输入端 | 7.06 |
| 3 | 行频失锁识别电平输出 | 1.16 | 19 | 场振荡器波形下限滤波 | 1.9 |
| 4 | 行压控振荡器的时钟频率滤波端 | 6.29 | 20 | 场幅自动控制(ACC)滤波端 | 5.3 |
| 5 | 行锬相环2滤波端(行中心位置) | 2.41 | 21 | 场处理器接地 | 0 |
| 6 | 行压控振荡电容端 | 3.94 | 22 | 场锯齿波形成电容端 | 3.37 |
| 7 | 行处理器接地 | 0 | 23 | 场驱动信号输出揣 | 3.32 |
| 8 | 行压控振荡电阻端 | 1.48 | 24 | BW枕校信号输出端 | 3.28 |
| 9 | 行锁相环1滤波端(行同步锁相) | 1.49 | 25 | 显像管的阳极高压保护输入端 | 5.36 |
| 10 | 行中心滤波端/软启动电容端 | 3.63 | 26 | 行驱动脉冲输出端 | 1.39 |
| 11 | 行场偏转参数修正端 | 0.143 | 27 | 接地 | 0 |
| 12 | 行逆程脉冲输入端 | -0.071 | 28 | B+驱动脉冲输出端(未用悬空) | 0.004 |
| 13 | 基准电压输出端(未用悬空) | 7.92 | 29 | 电源供电端 | 11.31 |
| 14 | B+比较信号输入端(未用悬空) | 0.072 | 30 | IIC总线的时钟钱 | 3.96 |
| 15 | B+稳压调节输入端(未用悬空) | 1.59 | 31 | IIC总线的数据线 | 3.97 |
| 16 | B+电源开关管电流检测(末用悬空) | 5.86 | 32 | 场偏转参数修正(经lOkΩ电阻接地) | 4.06 |
