美的DG13-DSE豆浆机工作原理分析
来源:本站整理  作者:佚名  2011-08-07 07:08:18

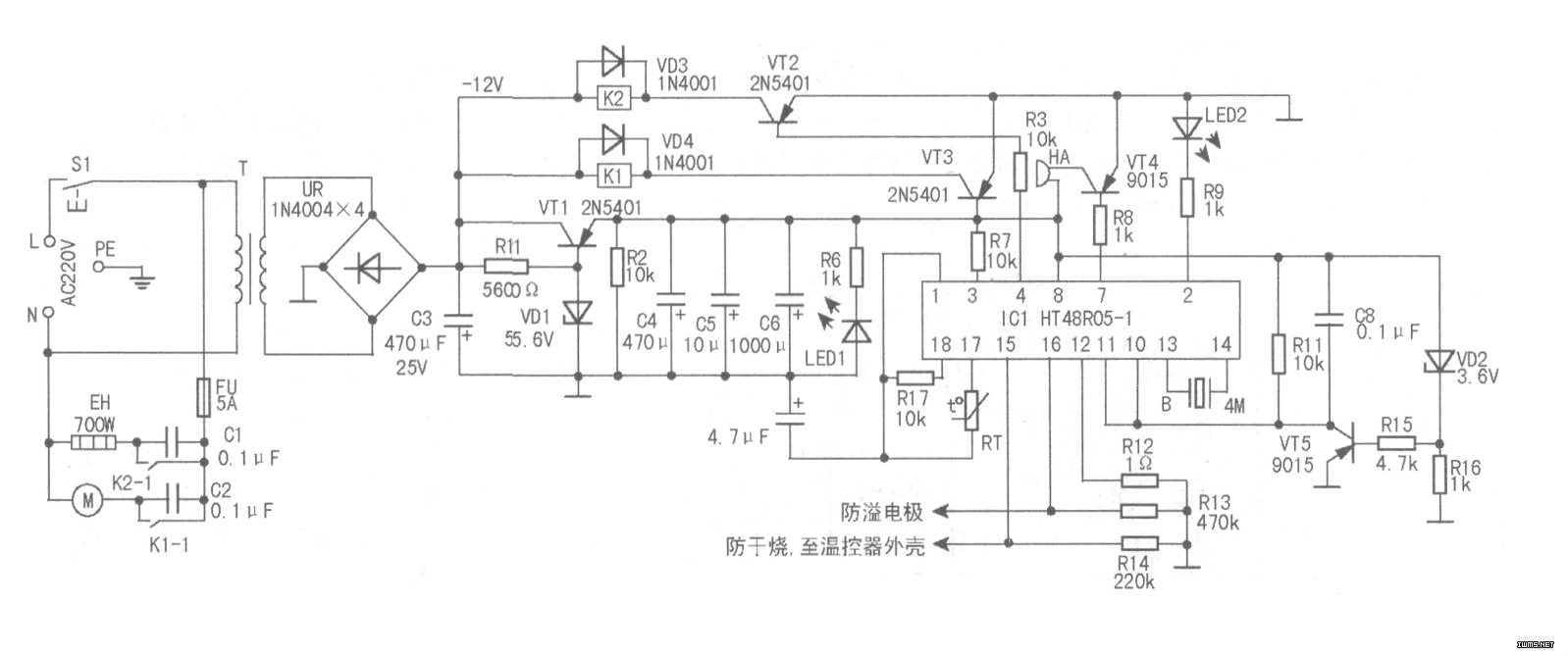

  美的DGl3-DSE豆浆机采用中央微处理器HT48RO5-1对整机进行控制和保护,其电路如图所示。

  工作原理

  整机由电源、加热打浆、温度检测、中央控制、缺水防干烧保护及防溢出保护电路组成。

  1.电源电路

  电源开关S1安装于手提机头上,使用时将机头对正放人装水的打浆容器上(底座),S1被压合接通。AC220V市电分为二路;一路经熔断器FU及继电器K1-1、K2-1常开接点为加热打浆主电路供电;另一路至控制电路电源变压器T初级,T次级输出低压交流电,经整流桥UR整流、电容C3滤波,输出-l2V直流电压,除直接为继电器K1、K2供电外,还经VT1、VD1等元器件组成稳压电路稳压滤波后,输出-5V直流电为IC1(中央微处理器)及控制、报警等电路供电。

  2.加热打浆主电路

  熔断器FU、电机M、继电器K1常开接点K1-1、电容C2、电加热管EH、继电器K2常开接点K2-1、电容C1组成加热打浆主电路。K2-1、K1-1常开接点受各自控制电路控制,电容C1、C2为防止和消除接点K1-1、K2-1接通和断开时产生火花干扰,以保护接点和控制电路。

  3.控制电路

  该电路由集成块IC1、品振B、三极管、稳压二极管VD2、电阻、电容等组成。将机头故人打浆容器上,电源开关S1被压合接通后,一5V直流电经稳压二极管VD2二次稳压钳位延时后,加至三极管VT5b极,VT5导通,IC1(11)脚为高电平,(13)、(14)脚外接时如水位正常,机器将按设定程序正常工作。工作指示灯LED2(绿)亮;同时蜂鸣器发出“嘀”一声。IC1(4)脚为低电平,三极管VT2导通,加热继电器K2受电吸合,常开接点K2-1接通AC220V市电,电加热管EH受电发热,对容器内物品(水)加热。当容器内水加热到85℃左右时,在温度检测电路的作用下,IC1(4)脚为高电平,三极管VT2截止,K2失电,EH停止加热。同时IC1(3)脚为低电平,三极管VT3导通,打浆继电器K1受电吸合,常开接点K1-1接通AC220V市电,打浆电机M得电启动快速运转打浆约l5s后,(3)脚变为高电平,打浆电机停转。同时(4)脚变为低电平,电加热管EH重新得电加热,约l5s左右又转为打浆。

  在已设定程序控制下重复循环打浆5次后,自动转入持续加热,直至容器内浆水沸腾并自动转入智能检测程序。智能检测阶段在已设定程序控制下加热、停止、加热重复循环,LED2(绿)和蜂鸣器交替报警,最后按全自动程序完成豆浆制作。

  4.温度检测电路

  由具有负温度系数的热敏电阻RT、电阻R6、电容C7、集成块IC2内电路组成。RT在常温(25℃)下标称阻值为24kΩ,随温度升高,阻值变小。当水温升至85℃时,由于RT阻值变小,IC1(1)、(17)、(18)脚内电路通过电压比较后④脚输出高电平,三极管VT2截止,继电器K2失电,常开接点K2-1断开,电加热管EH失电停止加热。同时(3)脚输出为低电平,继电器K1受电吸合,常开接点K1-1接通,打浆电机启动打浆。

  5.缺水防干烧检测保护电路

  当容器内忘记加水或水位太低浸不到测温热敏电阻外壳时,IC1(15)脚为高电平,经IC1内部电路控制(4)脚输出高电平,三极管VT2截止,继电器K2失电,常开接点K2-1断开,EH停止加热,起到防干烧保护作用,同时(7)脚、(2)脚交替输出低电平,声、光报警电路工作,发出声、光报警信号。

  已防溢出检测电路在豆浆加工过程中,当产生泡沫上升与防溢探针电极接触时,IC1(16)脚为低电平,(4)脚输出高电平,三极管VT2截止,EH停止加热,随之容器内泡沫下降,与探针电极断开时,(16)脚为高电平,(4)脚输出低电平,三极管VT2导通,继电器K2受电吸合,常开接点K2-1接通,EH加热恢复,如此循环在设定程度控制下将豆浆充分煮沸至热。

[1] [2]  下一页
