美的DG13-DSA型电脑式豆浆机采用单片微处理器芯片M9946031控制，具有自动控制、加热保温、防干烧防溢、蜂鸣声报警和过压保护等功能。

　　该机主要技术参数：电源电压AC220V，电热管功率700W，电机功率200W．电机转速13000r/min，储水容量1100m1~1300ml，装入干豆重量约80g。

　　电路工作原理分析
　　

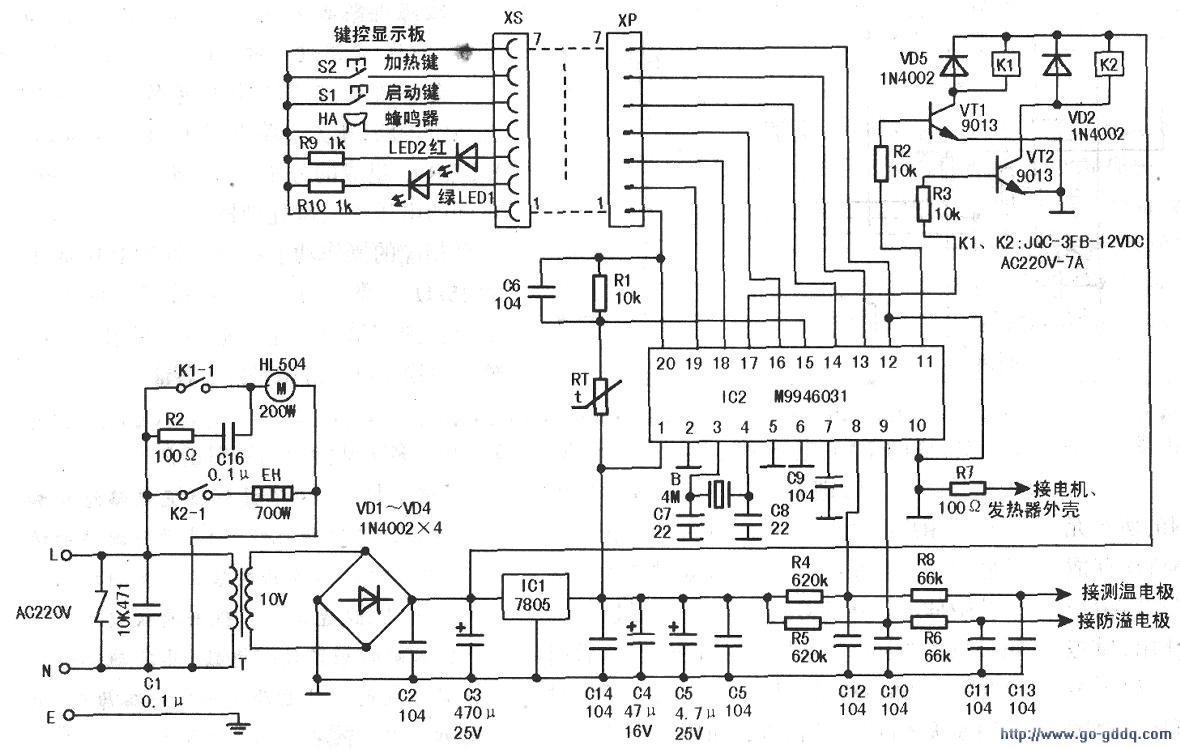

　　该机电路如图所示，主要由直流电源电路、加热／打浆、主控制电路、时钟振荡电路、防溢保护电路、防干烧／缺水保护电路和过压保护电路等六部分组成。

　　1．直流电源电路
　　
　　接通电源时，蜂鸣器鸣响一声，电源指示灯LED1亮（绿光），指示豆浆机接通市电。220V市电的一路经常开触点K2-1、电热管EH构成加热回路；同时还经常闭触点Kl-l、打浆（串激）电机M构成打浆回路。

　　电阻R2、电容C16串接后构成火花消除电路，该电路并联在Kl-l两端，吸收电机M工作时产生的火花干扰，分别完成加热、打浆程序。

　　另一路AC220V经电源变压器T降压至10V交流电压，由整流桥VDl~VD4整流、C2、C3高低频滤波后产生12V直流电压，给继电器Kl，K2和驱动管VT1、VT2供电。同时，12V直流电压经稳压管集成电路ICl(7805)及C14、C4、C15、C5高低频滤波后产生稳定的5V直流电压作为微处理器IC2(M9946031)的工作电源。

　　2．加热／打浆主控制电路
　　
　　按下启动键Sl，启动指示灯LED2亮（红光），启动信号输入IC2(14)脚，(17)脚输出高电平，VT2导通，K2得电吸合，K2-1闭合，接通加热回路电源，电热管EH得电加热（实为预热）。由IC2(15)脚、电容C6、电阻Rl及负温度系数热敏电阻RT共同组成温度检测电路。RT安装在测温电极管内的端部，用来检测豆浆桶内的水温，初始状态（常温）电阻约为50kΩ，当水温升到80'C左右时，RT的电阻降至7.5kΩ。RT与Rl对5v电源进行分压作为取样电压，此时IC2(17)脚变为低电平，VT2截止，K2释放，K2-1断开，电热管EH失电停止加热。与此同时，1C2(11)脚输出高电平，VT1导通，Kl吸合，Kl-l闭合，接通打浆回路电源，电机M运转带动打浆刀打浆，电机打浆20s，停lOs，累计4次循环。

　　当打浆完成后，IC2(11)脚输出低电平，Kl释放，M停止运转，此时IC2(17)脚恢复输出高电平，K2吸合，电热管EH又作新一轮加热（实为再沸腾），当豆浆煮开后，豆浆桶内的泡沫上升与防溢电极接触，IC2⑨脚输入低电平，(17)脚输出低电平，电热管EH停止加热。待泡沫回落到一定高度时自动恢复加热，如此启、停3次后把豆浆煮熟。当豆浆煮熟时，IC2(16)脚输出一串脉冲信号，驱动蜂鸣器HA发出“嘀嘀”呜叫声，提示豆浆煮好。

　　S2是加热键，其功能为单一加热，如豆浆凉了可以使用加热键，电热管发热把豆浆煮热。

　　3．时钟振荡电路
　　
　　由IC2的③、④脚以及外界晶振B与C7、C8等元件共同组成时钟振荡电路，产生频率为4MHz的时钟信号，为微处理器提供稳定的工作频率，使各部分电路协调工作。

　　4．防溢保护电路
　　
　　防溢电极为铜制探针，从机头下端伸出，与豆浆桶的底部保持一定距离，经电阻R6接到IC2的⑨脚。加热时若泡沫升高接触防溢电极，⑨脚变为低电平，⑥脚变为低电平，VT2截止，K2释放，K2-1断开，电热管EH立即停止加热。当电热管EH停止加热后，温度降低，泡沫回落离开防溢电极，IC2的⑨脚变为高电平，(17)脚也变为高电平，VT2导通，K2吸合，K2-1闭合，电热管EH再度加热，如此工作使豆浆不会溢出。

　　5．防千烧／缺水保护电路
　　
　　豆浆机正常使用时，测温电极被水浸没，通过电阻R8接到IC2的⑧脚输入低电平，而电机、电热管的外壳通过电阻R7到地，豆浆机处于正常状态。当豆浆桶水位太低或提起机头时，测温电极不与水面接触，此时IC2的⑧脚变为高电平，蜂鸣器HA发出报警声，豆浆机自动断电，起到防干烧保护的作用。

　　6．过压保护电路
　　
　　在电源输入端并联压敏电阻RV及电容Cl，主要作用滤除交流电网杂波信号，防止干扰微处理器工作。

　　若市电电网电压异常或雷电高压窜入电路，RV自行短路使家用漏电开关跳闸，起到过压保护作用。
