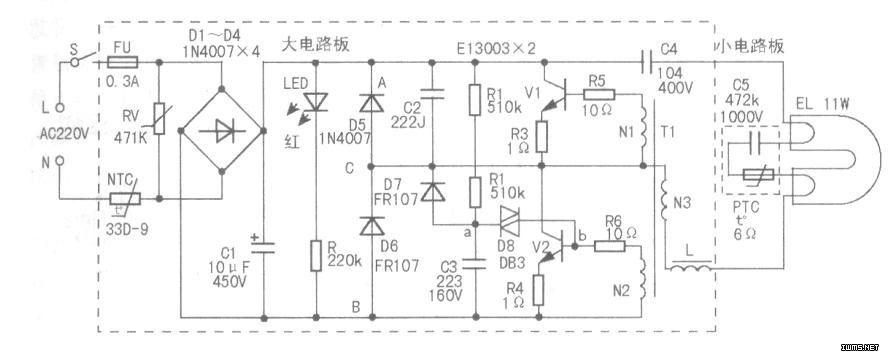

明可达MT2085Y防近视护眼灯是一种较高档的阅写照明灯具。光源采用三基色荧光灯管，具有低温启动快，发光效率高，无闪烁，光照均匀和使用寿命长等优点。根据实物测绘的电路原理如图所示，元器件的代号及编号与电路板标注一致。

　　一、结构简介
　　
　　该灯为全塑台式结构，主要由灯座、外加软胶管保护的可调灯杆、反光灯罩、电子镇流器、活插式双U形三基色荧光灯管(11W)、电源指示灯和电源开关等组成。电子镇流器分成大板和小板见图1框线，大板鞠生底板的支架上，小板装在灯罩左端灯管插座上，这种结构便于安装和维修，更换灯管较方便。同时在底板面上用螺钉固定一块长条状铸铁，以增加灯底稳重，防止灯杆调弯而倒反。

　　二、电路工作原理
　　
　　该灯由电源输入/电源指示电路、启动/高频振荡电路、谐振电路和过流/过热/过压保护电路等组成。

　　1.电源/电源指示电路
　　
　　接通电源，220V市电经电源开关S、保险管FU、负温度系数热敏电阻NTC加至整流桥Dl~D4整流，电容C1滤波后建立约310V直流电压供全灯使用。同时该直流电压经电阻R限流降压向电源指示灯LED供电发红光，指示电路已接通电源。整流电路后插入由整流二极管D5，快恢复开关二极管D6、D7和电容C2组成的无源滤波电路，从而提高电路的功率因数，达到节能目的。

　　2.启动/高频振荡电路
　　
　　由电阻R1和R2、储能电容C3、双向触发二极管D8组成启动(触发)电路。直流电压经R1、向C3充电，当C3两端电压达到D8的转折电压(约32V)时，D8导通，C3的电压经D8向V2的基极放电，V2正偏导通并迅速达到饱和状态。电阻R3~R6、高反压功率开关管V1、V2(El3003x2)、脉冲变压器T1和隔直电容C4等组成高频振荡电路。

　　T1的三个绕组N1、N2、N3同绕在一个环状磁芯上。V2导通后，经T1耦合，V1截止；V2由导通变为截止时，V1则由截止变为导通。由于V1、V2不断地交替工作，使电路形成振荡，T1各绕组产生正、负方向不同的磁通变化，通过耦合感应产生高频电流经N3输出，使灯管得到高频高压供电。C4的作用阻止直流电压通过，让高频电流加至谐振电路。

　　3.谐振电路
　　
　　由磁芯电感L、正温度系数热敏电阻PTC和谐振电容C5组成串联谐振电路。当高频电流通过谐振电路时，电路起振在C5两端产生高电压，使灯管EL在高频电压下点亮。当灯管点燃后，L依靠自感现象起到镇流作用。在谐振电路串联PTC主要起保护作用。PTC在常态下阻值很小(实测为6Ω)，当C5击穿时，由于电流热效应，在很短时间(约0.4s)内，PTC的阻值骤升至无穷大，使谐振电路断路，防止烧坏灯管。

　　4.过流/过热/过压保护电路
　　
　　为了提高使用安全可靠性，该灯设置由保险管FU、热敏电阻NTC、压敏电阻RV等组成过流/过热/过压保护电路。FU起过流保护，NTC起过热保护，RV起过压和防雷保护。RV并联在输入电源的FU、NTC的后端，标称电压为470V，正常使用其阻值接近开路状态，当供电电网电压异常升高或雷电窜入电路时，RV阻值随即变小呈短路状态，FU熔断，起到保护后级电路的作用。

　　电路中，R3、R4是偏置电阻，一方面为V1、V2起限流保护作用，另一方面在一定程度上维持两功率管的平衡，防止V1、V2由于性能上存在微小差异在工作过程中因过载而损坏。
