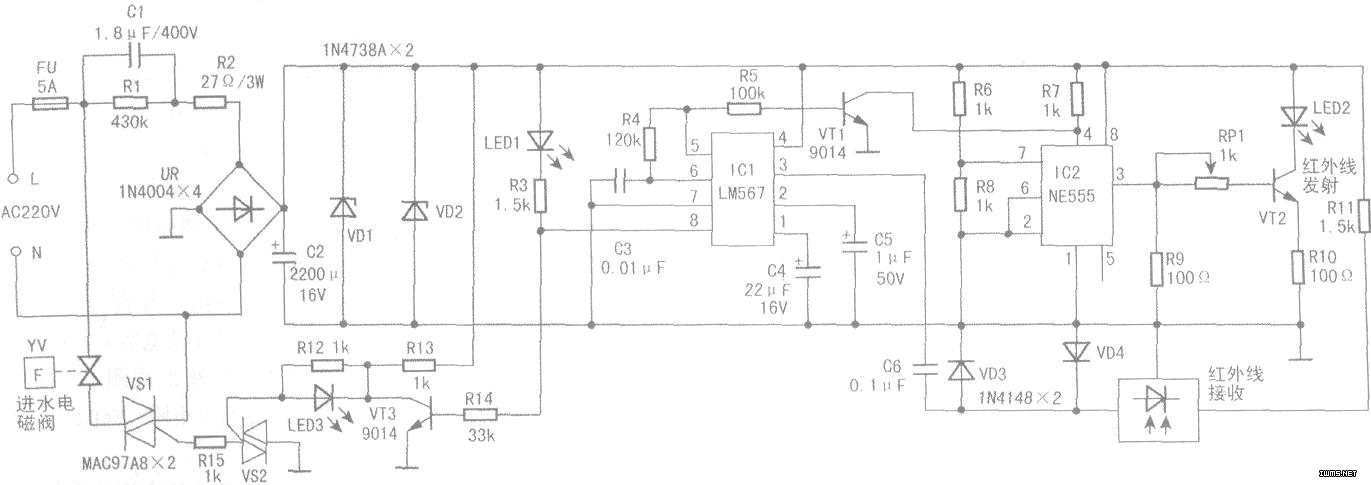

下图为一款电子洗手器的实绘图，供参考。

　　工作原理
　　
　　接通电源，Ac220V电压分二路：一路直接为进水电磁阀YV供电。另一路经电阻R1、电容c1组成阻容电路降压后，由全桥uR整流、电容c2滤波，二极管vDl、vD2稳压后输出5．5v直流电，为控制电路供电。

　　控制电路得电工作，IC1(LM567)(5)脚输出振荡信号，经三极管vT1放大后加至Ic2(NE555)的(4)脚，控制Ic2(3)脚的输出。Ic2(3)脚输出的方波信号使三极管vT2导通，红外线发射管LED2发出红外线。当手或身体某一部分进入发射管工作区域时，部分红外线经遮挡物反射后，被红外线接收管接收，并送往Ic1(3)脚，Ic1(8)脚由高电平转为低电平，三极管vT3截止，发光二极管LED1、LED3亮，可控硅vs2触发导通，并导致Vs1导通，进水电磁阀Yv得电吸合，水龙头出水。当手离开红外线发射二极管发射区域时，红外线接收管接收不到信号，Ic1(8)脚由低电平转为高电平，可控硅管vs1、vs2截止，电磁阀失电，水龙头停止出水。
