GSM手机电源电路工作原理
来源:本站整理  作者:佚名  2011-08-08 15:47:33



  不同系列手机电源部分都有各自的特点,维修时需针对具体的手机电路具体分析。目前,大多数手机均是由一个电源模块产生几组电,向接收、发射、逻辑、显示等部分供电。

  1.开机信号电压

  手机的开机方式有两种,一种是高电平开机,也就是当开关键被接下时,开机触发端接电池电源,即高电平启动电源电路开机;另一种是低电平开机,按下开关键时,开机触发线路接地,即低电平启动电源电路开机。

  如果电路阁中开关键的一端接地,则该手机是低电平触发开机;如果开关键的一端接电池电源,则该手机是高电平触发开机。

  爱立信、三星手机和摩托罗拉T2688手机是高电平触发开机;摩托罗拉、诺基亚及其他多数手机是低电平触发开机。

  开机信号电压是一个直流电压,实修时,将万用表黑表笔接地,红表笔接开机信号端,接下开机键后,应有高低电平的变化。否则,说明开机键或开机钱不正常。

  2.逻辑电路供电

  逻辑电路供电基本上是不受控的,因为逻辑电路是手机的指挥中心,若失去供电便会“瘫痪”。也就是说,只要按下开机键就能测到逻辑电路供电电压。逻辑电路供电一般是稳定的直流电压,其电压值就是标注值。

  3.射频电路供电

  手机的射频电路供电电压比较复杂,既有直,流供电电压,又有脉冲供电电压,而且这些供电电压大都是受控的,其目的是为了省电和与网络同步,使部分电路在需要时才工作(若射频电路一直启动,则手机功能会紊乱)。

  射频电路的受控电压一般受CPU输出的接收使能RXON(N)、发射使能TXON(TXEN)等信号控制。由于ON、TXON信号为脉冲信号,因此输出的电压也为脉冲电压,一般需用示波器测量(用万用表测量的结果小于实际值)。

  测量接收电路的供电应启动接收电路,测虽发射电路的供电应启动发射电路。手机在待机状态下;接收电路是每隔一定时间启动一次,发射电路则不启动;在手机拨打电话或“112”时,接收和发射电路同时启动。因此,在测不到供电电压时,应先检查是否启动了相应的电路,并应在手机开机后的305内进行检测。

  4.SIM卡电路供电

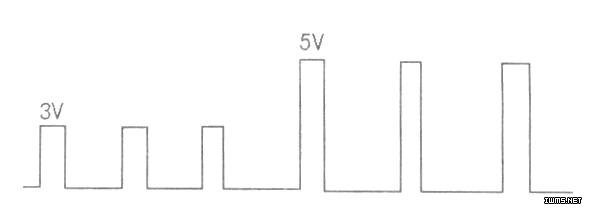

  手机的SIM卡有6个觚点,其中标注为SIMVCC或Vcc的触点为SIM卡供电端。由于有两种不同工作电压的SIM卡,即3VSIM卡和5VSIM卡,所以在手机内部存在3VSTM卡电路及5VSIM卡电路。测垦SIMVcc电压最好选在开机瞬间用示波器进行测垦。爱立信T28手机的SIMVcc波形如上图所示。用万用表测得的SIMVcc电压远小于3V或5V。

  5.显示电路供电

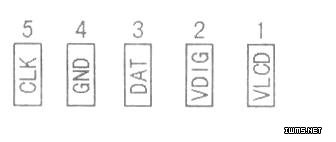

  显示电路采用直流供电。手机开机后,可用万用表进行测量。爱立信T28手机的显示屏通过5个触点和电路相连,如下图所示。

  (1)脚VLCD为显示屏对比度控制端,电压为6V。若无此电压,LCD无显示;若电压太高则LCD显示较暗。(2)脚为显示屏直流供电端,电压为2.8V。(3)脚为DAT数据输入端,来自CPU。(4)脚接地。(5)脚为时钟输入端,来自CPU。DAT、CLK信号是否正常需用示波器观察其波形(2.8V的方波)来判定,用万用表测量无法判断。

  6.其他电路供电

  听筒、振铃、振子等电路的供电较简单,一般直接由电池供电,用万用表测量即可判定。送话器电路-般由音频电路为其提供偏压,亦可方便地用万用表进行测量。
