手机的发射功率是可控的,它在不同的地理位置,根据系统的控制指令工作在不同的发射功率级别上。

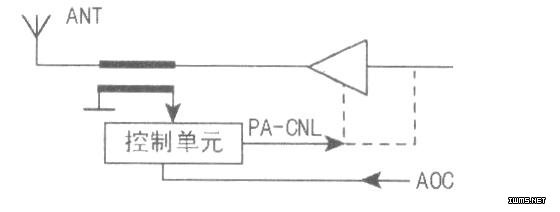

一般手机功率控制的原理框图如上图所示,AOC(自动功率控制)信号是逻辑电路提供的一个功率控制参考电平信号,PA-CNL(功率放大器控制)是功率放大器控制电路输出的一个偏压,通过改变功率放大器的偏压来控制放大器的输出。诺基亚6110发射机功率控制的原理框图如下图所示,功率放大器放大的发射信号被送到天线转化为高频的电磁波并发送出去。在功放的输出端上,通过一个取样电路(一般为微带线耦合器)取一部分发射信号,经高频整流后得到一个反映发射功率大小的直流电平。这个电平在误差放大器中与来自逻辑电路的功率控制参考电平进行比较,输出一个控制信号去控制功放电路的偏压或电源,从而达到控制功率的目的。
提示:在手机电路中,VCTL中的CTL是英文Control的缩写,VCTL即控制端,从该引脚的缩写标注可以找到控制电路。
