GSM手机发射上变频器工作原理
来源:本站整理  作者:佚名  2011-08-08 15:47:42



  发射上变频器实际上是一个频谱搬移电路,用于带发射上变频的发射机电路结构中。在发射上变频器中,发射中频处理电路输出的发射已调中频信号与RXVCO或UHFVCO、RFVCO信号进行混频,得到最终发射信号。发射上变频器也是一个混频电路,有两个输入信号和一个输出信号,其输人信号是发射已调中)顷信号与UHFVCO(RXVCO、RFVCO)信号,输出信号是最终的发射信号。

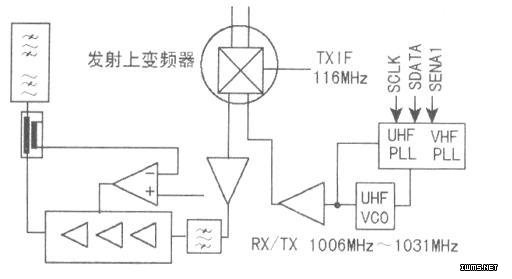

  在有发射上变频器的电路结构中,没有发射变换与TXVCO电路。发射上变频器位于发射I/Q调制器之后。诺基亚8110手机的发射上变频器的框图如图所示,ll6MHz的TXIF信号与UHFVCO信号在发射上变频器中混频,得到最终发射信号,送到功率放大电路。
