TXVCO电路通常存在于带发射变换电路的发射机中，而带发射上变频器的发射机电路中是没有TXVCO电路的。

　　TXVCO电路有分立离元件的，也有VCO组件的。分立元件的VCO电路常见于摩托罗拉早期的GSM手机电路中，而摩托罗拉V998、L2000等及爱立信、三星SGH-600等手机的TXVCO电路都是由组件构成的。分立元件的TXVCO电路与RxVCO、VHFVCO电路基本相似，只是工作参数不一样。

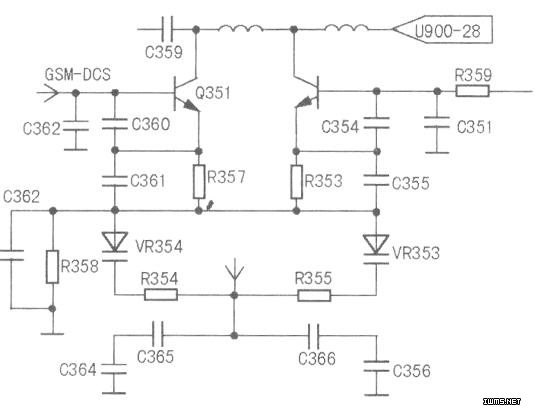

　　摩托罗拉cd928手机的TXVCO电路如上图所示，C360、C361、354及C354、C355、VR353是VCO电路的关键元件。发射变换模块输出的包含发送数据的脉动直流信号经低通滤波器后，加到变容二极管VR354或VR353的负极，通过控制变容二极管的反偏压，完成对TxVCO电路输出频率的控制。

　　在上图电路中，有两个VCO电路，一个工作在GSM模式下，一个工作在DCS模式下。双频切换控制是通过控制Q350、Q351的基极偏压来实现的。

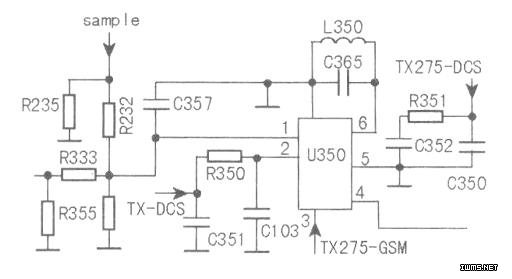

　　下图是摩托罗拉L2000的TXVCO电路。它是一个VCO组件，可工作在GSM900、DCSl800和PCDl900频段上。在逻辑电路的频段切换信号控制下，完成工作模式的转换，U350（1）脚是输出端；（4）脚的输入信号来自发射变换电路；其他引脚分别是电源与频段切换的控制端。

　　TXVCO电路直接工作在相应的信道上，例如：若手机工作在CSM的60信道，则TXVCO模块U350输出902MHz的发射信号。TXVCO电路在发射变换模块输出的信号控制下，完成发送信息的调制。
