GSM手机发射变换电路工作原理
来源:本站整理  作者:佚名  2011-08-08 15:47:49



  发射变换电路主要的作用是对发射已调中频信号与发射参考中频信号进行处理。从发射变换电路形式可以区分发射电路结构,即使同是带发射变换的发射机电路,也有一些具体的区别。摩托罗拉手机的发射机电路中的发射变换电路通常是由一个专用的发射变换模块构成。需注意的是,少部分摩托罗抚的手机并不是真正的摩托罗拉的产品,而是由其他厂家生产,摩托罗拉购买了其冠名权而已,如T2688。所以,在进行这些手机电路的分析时,不能套用摩托罗拉的电路结构。

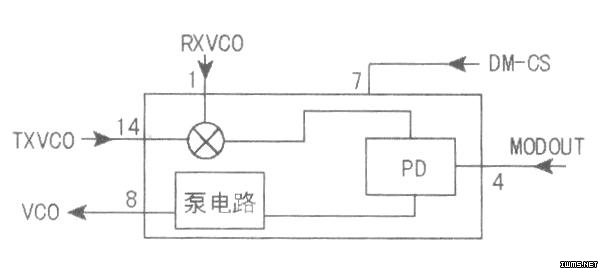

  发射变换模块通常完成如下的信号处理:在变换电路中,TXVCO信号与RXV-CO信号进行混频,得到发射参考中频信号;发射已调中频信号(来自TXI/Q调制器)与发射参考中频信号在发射变换模块中与鉴频器(PD)进行比较,输出包含发送数据的脉动直流信号。该信号再经过泵电路(双端输入单端输出的转换电路)后,输出一个包含发送数据的脉动直流控制电压信号,如下图所示。
