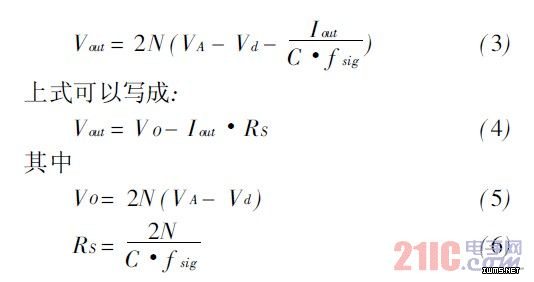

考虑输出负载的情况。假设负载抽取电流为Iout,输入交流信号频率为fsig,所有电容值都为C,则输出电压降低2NIout/Cfsig。于是，考虑输出负载情况下的输出电压为：
2.2 稳压
在4W等效发射功率下，距读写器20cm处，采用增益1.5dBi的接收天线，标签接收到的最大功率达到95.5mW,超过标签在4m处接收到最大功率的400倍。为了保证标签在近场和远场都能够可靠工作，需要有效的稳压电路使得标签在近场能够保持电压不超过正常工作电压范围。
通常的并联式稳压结构如图2所示。当Vout大于稳压电路开启阈值时，稳压电路内的泻流管Mp开启，从泻流管泻放电流，使电压降低。
2.3 解调
本文提出的射频接口是针对满足ANSNCITS256??1999射频标签协议的标签芯片设计的。根据ANSNCITS256??1999射频标签协议规范，读写器到标签的信号为OnOffKey（OOK）调制信号。
因此，解调电路可采用二极管包络检波解调实现。
