4 测试结果
4.1 电源恢复及稳压电路测试
利用8753ES网络分析仪作为电源恢复电路激励源；中心频率设定在915MHz,扫频宽度设定为1Hz,以此来近似输出915MHz的单频载波信号。
网络分析仪测试端输出功率从-8dBm到10dBm,按照步进0.5dBm,测试各功率点驻波比SWR和电源恢复电路电压VDD。由于网络分析仪功率输出准确度较低，因此，再利用功率计，测量每个测试输出功率下网络分析仪的实际输出功率Ps。电源恢复电路的实际输入功率为：

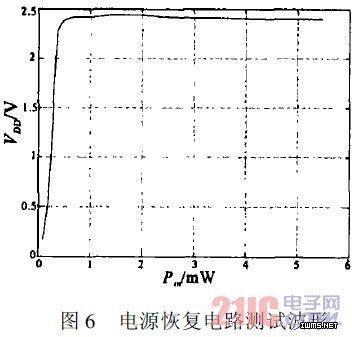

根据PIN和VDD,绘制出反映电源恢复电路性能的输入输出特性曲线，如图6所示。
电路带200k负载，300pF储能电容。输入功率229W时，电源电压到达1.85V。稳压电路工作良好，电源电压稳定在2.3V。
4.2 解调电路测试

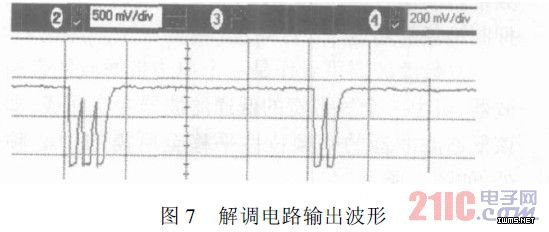

读写器发送1s脉宽的OOK调制信号。解调电路输出波形如图7所示。下脉冲上升时间较长是由于示波器探头引入的16pF电容所致。
5 结论
本文分析和设计了应用于超高频无源射频标签的射频接口电路，并利用0.18m工艺流片验证。
根据芯片测试结果，该射频接口电路能够在读写器4W等效发射功率下距读写器4m处为射频标签芯片提供足够的工作电压，并且在芯片近场时能够有效地稳定电源电压。解调信号基本正常可用。因此，该射频接口电路可满足超高频远距离无源射频标签芯片的要求，具有实用意义。
