线路控制原理
　　

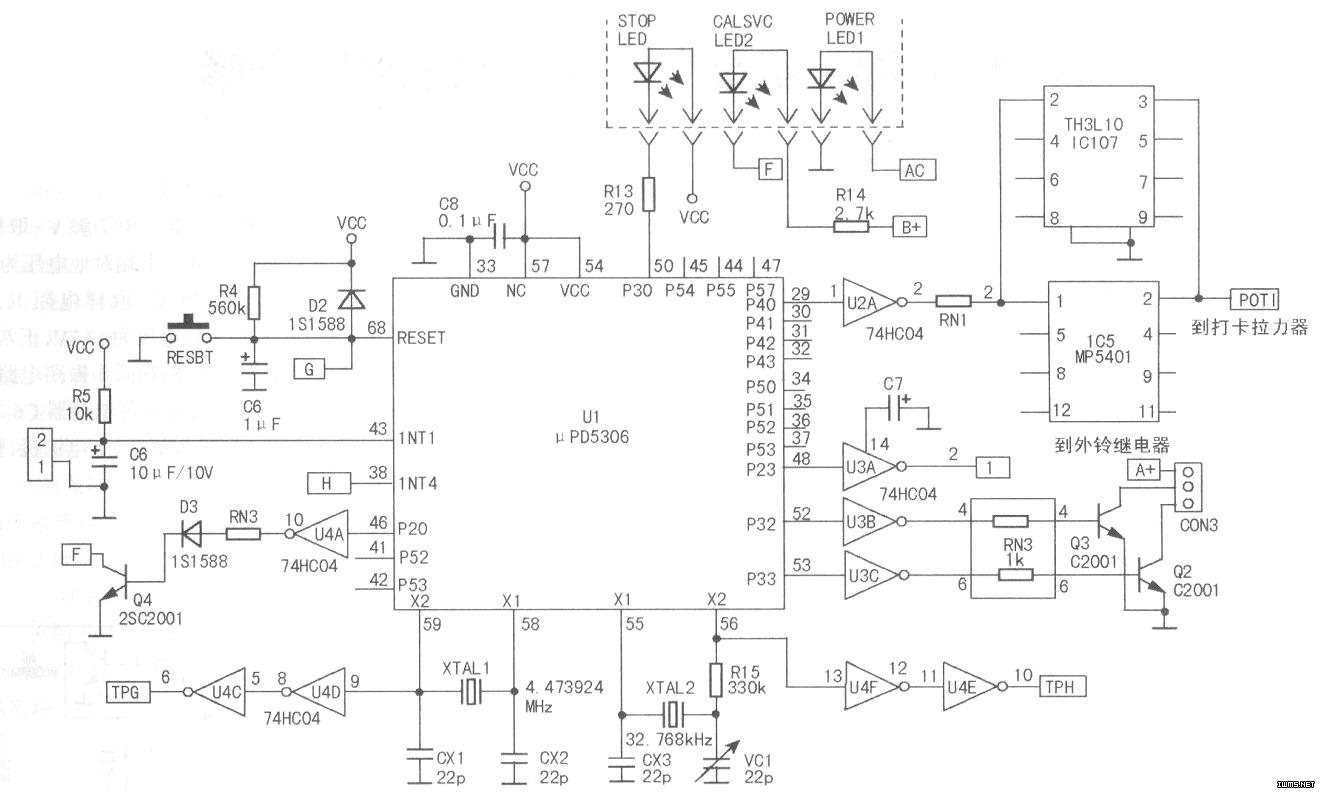

　　该机控制电路如上图所示，其控制芯片为U1，采用日本NEC公司开发的超大规模芯片μPD75308，采用了QFP封装。这块IC就是我们常说的CPU，所以它正常工作同样斋要三大要素，即：1.（54)、(57)脚得到4.6V直流供电电压；2.（68)脚在每次开机时得到清零复位信号(低电平有效)；3.(58）、（59）脚得到正常的主时钟信号，（55）、（56）脚得到正常的辅振时钟信号。

　　需注意的是，若辅振(32768kHz)电路损坏或该振荡部分工作不正常时，会出现显示屏显示闪烁或无显示，但其他功能却正常的故障C1为微调电容，可适当地调整辅振的频率，该频率精度要求较高，否则容易出现计时不准的故随。U4中的C、D、E、F四个反相器是用来测试主频以及椭振。

　　U1的、脚分别为打卡、蓝色、红色、分钟、日期和行位等功能的控制输出端，静止时为高电平。如果某一个功能动作时，对应的功能脚输出一个低电平驱动反相报U2、U3(74HC(14)，反相成高电平，再由IC5、IC8、IC6、IC9反相后输出低电压，使相应功能的拉力器得电吸通动作一次，完成一个功能的控制。

　　例如打卡功能：当有卡纸插入的时候，触到打卡开关(MICRO.SW)，使其接通，从而使CPU（43）脚经Rl6接地，变为低电平，U1识别到有卡插入，便从（29）脚输出一个低电脉冲送至U2A（1）脚，但U2A（2）脚反相输出一个高电平脉冲，经RN1排阻限流后，输入IC5（1）脚(IC8在实际电路中未装，与IC5并联，装其中一只便可)，IC5（2）脚输出低电压脉冲使打卡拉力器吸通一次，打卡一次。其他各个功能原理基本相同，在此不再赘述(图2中只画出了打卡部分电路)。

　　U1（69）-（80）、（1）-（9）为液晶显示输出脚，（21)-（23）脚为显示公共端；（13）～（16）、（60）～（67）脚为按键控制脚。

　　U1（16）脚为维修信号输出端：正常的时候该脚保持为离电压，但当CPU内部资料杂乱，或4.6V供电电压过低和跳格功能(只限于QR733)不正常时，（46）脚均会变为低电压，由U4A反相后由（10）脚输出高电，经限流电阻RN3后，再由D3隔离，使Q4导通，点亮钟面线路板上的鲱修红灯LED2。LED2如果发亮，表明机子已有故障，需要维修。

　　U1（50）脚为停止计时指示脚，平时保持高电压，当按下前面按键STOP键时，（50）脚便为低电压，LED3绿灯得电点亮，CPU停止计时，显示屏显示时间不走；U1（31）脚分钟控制输出脚也无低电压脉冲输出，钟面指针停走。

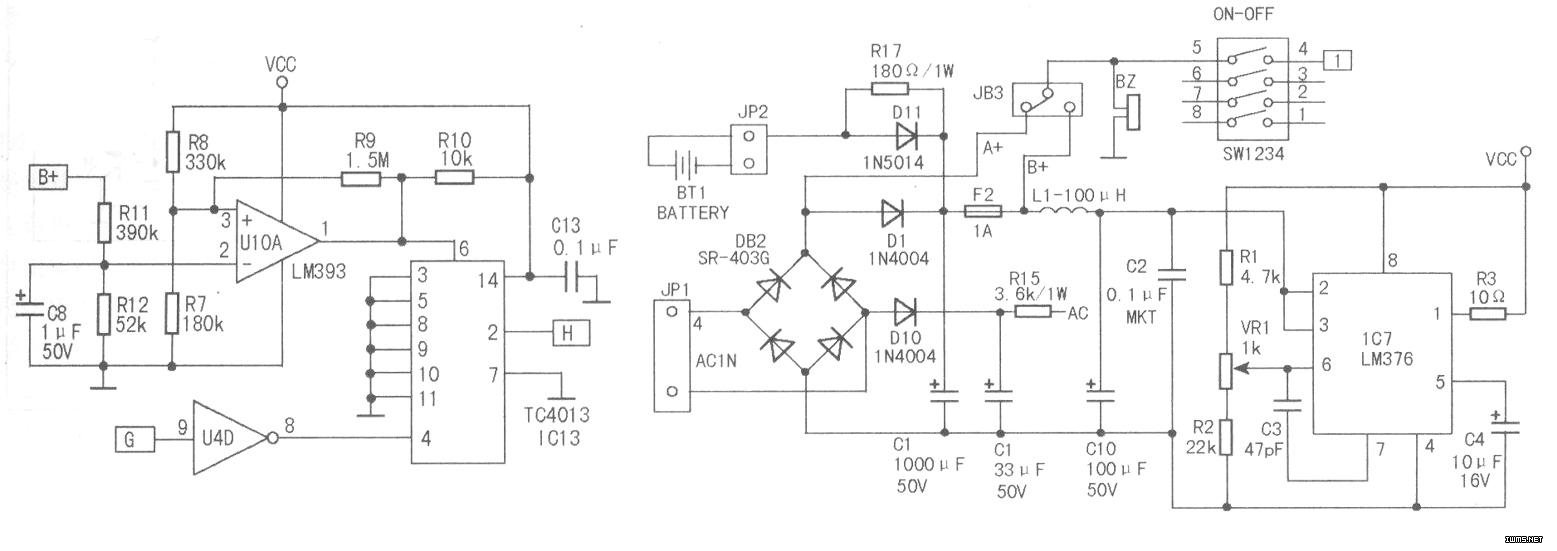

　　U1（38）脚为低电压保护端，即“PD”功能保护控制脚。正常工作时，该脚输入为高电压。该功能是为了防止在无交流电的情况下，利用电池供电时，不将电池电量放尽，从而保存CPU内部设定的资料。如下左图所示，电池电压一路经R11与Rl2分压，送往供电电尼比较器U1OA(LM393)（2）脚，作为识别检测电压。

　　IC7(LM376)输出4.6V电压(VCC)，经R8与R7分压后为U1OA（3）脚提供稳定的基准电压(实测该脚电压为1.5V)。当电池电压低于l2V时，R11与Rl2分压所得的电压(即（2）脚电压)便会低于（3）脚电压(因为（3）脚电压是接在稳压电源上，所以保持不变)，电压比较器U1O动作翻转，（1）脚(输出端)输出高电平，触发双D触发器　　TC4013(ICl3)（6）脚，ICl3（2）脚输出低电平，使U1（38）脚也会变为低电平，CPU识别到电池供电电压过低，除了显示屏仍在计时外，停止其他的一切动作，同时显示屏显示“PD”，且按键全都失效。只有当交流电供电恢复时，接下线路板上的复位键(SET)方可解除该保护功能。

　　值得一提的是：在刚开机时，（4)脚需要U4D连接CPU(68）脚的复位信号，即在开机时反相得到一个高电平脉冲。如果该电路不正常，将会出现开机液晶显示“PD”，而按下复位键又能消除或者一直保持“PD”状态的故障。

　　整机的供电输人为交流电220V，由一级共模抗干扰滤波器滤波后，经变压器变压为l8V交流电，再由整流堆DB2整流成24V的直流电，如下右图所示。

　　24V电压为蜂鸣器供电选择开关JB3A+端供电(该开关的作用是可以选择电池供电时是否让蜂鸣器BZ起作用)，再由D1二极管隔离，一路为电池充电，一路经保险管后为蜂鸣器供电选择开关JA3B+端供电，且为整机拉力器供电，再有一路输入到电源稳压块IC7的（2)、(3)脚，稳压后由(1)、(8）脚输出。调节VR1使其输出4.6V的稳定电压，为整机的小电流元件供电(CPU反相器等)。

　　在大量的保修机中发现，IC7损坏后可能会使4.6V电压上升到l3V左右，进而击穿那些小电流元件。维修时可测量VCC端的对地电阻来判断元件是否损坏，正常时应为7.6kΩ左右。
