一、整机结构简介
　　
　　该机主要技术参数：加热功率550W，制冷功率86W，消毒功率5W，制热能力≥90℃-6L/h，制冷能力≤10℃-3L/h，防触电保护类别I类。该机以瓶装水作水源，为立式两层结构，上层为饮水机，由自动进水装置、加热系统、制冷系统和冷/热水龙头等组成；下层为消毒柜，柜内分两层，上层顶部装有臭氧发生器，提供一定浓度臭氧，用于茶具消毒和茶叶保鲜。

　　二、电路原理
　　

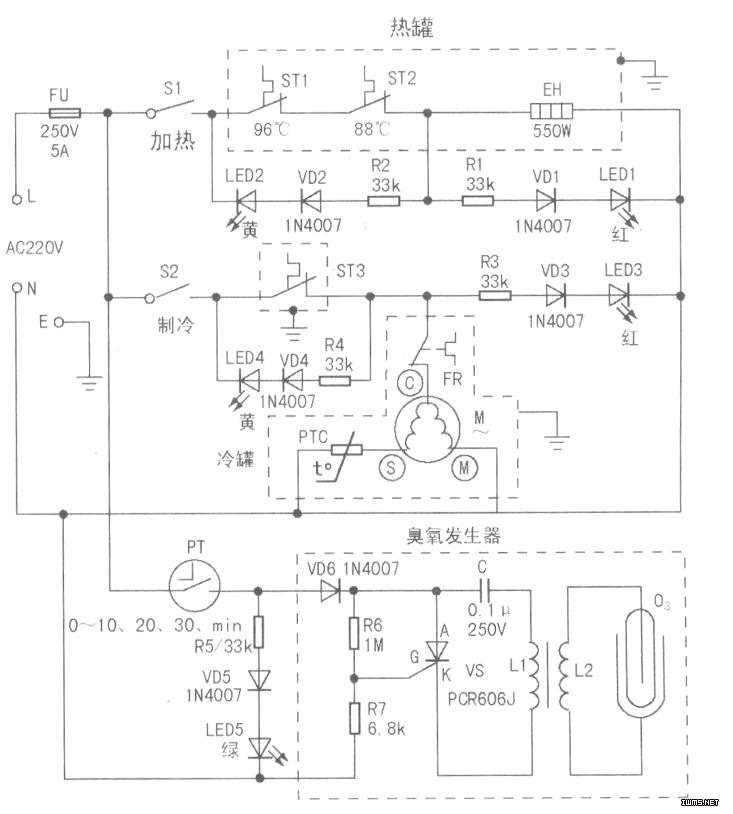

　　该机实绘电路如图所示，主要由加热电路、制冷电路和臭氧消毒电路于都分组成。

　　1.加热电路
　　
　　加热开关S1、96℃防干烧温控器STI、88℃加热温控器ST2、550W加热器串联组成加热电路。红色加热指示灯LED1和黄色保温指示灯LED2分别并联在EH和ST1、ST2两端，组成加热/1徘昆指示电路。

　　接通电源，闭合S1，LED1点亮，指示加热开始，220V市电经5A保险器及S1、ST1、ST2加至EH两端，EH发热，对热罐中的水进行加热。当水温上升至ST2的上限温度96℃时，ST2自动断开，切断加热电路电派，EH暂停加热，完成一次加热过程，此时LED1熄灭，LED2点亮，指示加热电路进入保温状态。当水温降至ST2的下限温度88℃时，SlT2自动闭合，加热电路又通电，EH再次加热，而后重复上述加热/保温过程，使水温维持在88℃～96℃之间。

　　2.制冷电路
　　
　　制冷开关52、制冷温控器ST3、过载保护器FR、压缩机电机M、半导体启动器PTC串联组成制冷电路。红色制冷指示灯LED3、黄色保温指示灯LED4分别并联在压缩机运行绕组和ST3两端，组成制冷/保温指示电路。接通电源，闭合S2，LED3点亮，指示制冷开始，220V市电经5A保险器、S2、ST3、FR、M的启动绕组到PTC。在接通电源瞬间，PTC呈低阻状态，电机M启动运转后，PTC则呈高阻状态，电流流经运行绕组维持电机运转，压缩机开始制冷，首先是制冷系统的低压制冷剂被M吸人，压缩成高温、高压的蒸汽流人冷凝器(安装在饮水机背后)，向空间散出热量，使制冷剂变成低温、高压的液体，流经节流毛细管、干燥过滤器后进入冷罐的蒸发器(安装在冷罐外壁的下端)，吸收冷罐水中的热量使水温降低，此时制冷剂变成低温、低压液体回至压缩机内。当水温下降至ST3下限温度5℃时，ST3自动断开，切断制冷电路电源，完成一次制冷过程，此时LED3熄灭，LED4点亮，指示制冷电路进入保温状态。当水温升至ST3上限温度12℃时，ST3自动闭合，制冷电路又通电，M再次启动运转，重复上述制冷/保温过程，使水温维持在5℃～12℃之间。

　　3.臭氧消毒电路
　　
　　0～30min定时器PT、绿色臭氧指示灯LED5和臭氧发生器(见图1中虚线框图)组成臭氧消毒电路。将定时器旋钮顺时针转至10、20、30min任一挡，PT闭合，接通臭氧发生器电源，LED5点亮，PT开始逆时针转动倒计时。220V市电经VD6半波整流后，输出约99V直流电压向电容C充电。充电期间，单向品间管VS的G-K极反偏，VS截止。C充满电后，VD6截止，C上电压经R6向VS的G极供给触发电压，VS导通，VS、C与脉冲升压器T形成回路，C向初级绕组L1迅速放电。由于VS不断交替导通与薇止，C相应放电与充电，通过T耦合，次级绕组L2感应出约1.5kV脉冲高压，加至臭氧管O3两电极，产生辉光放电，电离空气产生臭氧，达到消毒保鲜的目的。

　　电路中，FU起整机过流保护，若电路发生短路故障，FU自动熔断。ST1起防干烧保护，在饮水机无水误接通电源后，EH产生高热首先传给ST1，强制其触点断开切断电源，防止烧坏加热器或山此而引起火灾。ST1无自动复位功能，一经动作呈永久性断开，拔下电源插头，待饮水机自然降温后，人工触动ST1复位按钮使触点复位闭合，即可恢复正常使用。
