一、整机结构
　　

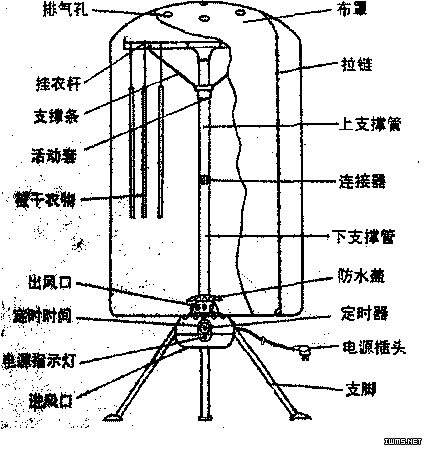

　　该机主要技术参数：使用电压AC220V，加热功率900W。最大干衣容量10kg，干衣时间设常开及定时180min。根据实物绘出整机剖视结构图如上图所示，主要由布罩、干衣架和主机三部分组成。布罩有红、黄、蓝、白、粉红、粉蓝6种颜色可供选择，顶部开有排气孔，使用时将其套人干衣架拉好拉链即可。干衣架采用特型铝合金制成，先将支脚插入主机相应孔内，再将下支撑管、上支撑管分别插入主机的中心孑L和连接器后将螺母拧紧，然后将活动套向上推到限位点，挂衣杆自动打开。主机是干衣机的核心部件，呈鼓形，外装定时器和电源指示灯，内装风扇电机(结构类似电吹风机)和半导体加热器PTC，这种加热器具有自动恒温性能，供热无明火，使用安全。

　　二、工作原理
　　

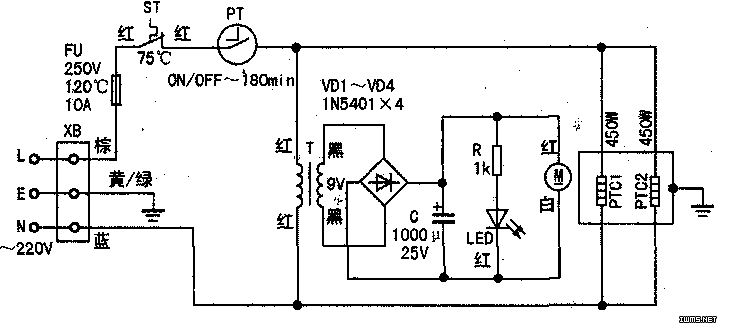

　　根据实物绘出电路原理图如下图所示，XB是三位电源接线器，FU是过热保险器，ST是温控器，PT是设常开(ON)／关(OFF)-180min两挡定时器，T是电源变压器，VD1~VD4是整流桥，c是滤波电容，R是限流降压电阻，LED是(红色)电源指示灯，M是风扇电机，PTC1、PTC2是半导体加热器。将PT顺时针方向转到常开挡(不计时)或需要定时挡位，定时开关闭合接通电源，定时器开始逆时针方向转动倒计时，AC220V市电通过)(B与FU、ST、PT、PTCl和PTc2构成加热回路，PTC1、PTC2开始加热。并联在加热回路的T降压至AC9V，经VD1—VD4整流，c滤波后得到直流电压为M供电，M转动送风，同时LED点亮，指示于衣机开始加热干衣。由于M转动，进风口与出风口产生压差，空气经主机的进风口进入，过滤后被PTC加热为热风，经出风口送进布罩内，衣物在罩内静态悬挂与热风充分接触，在热风作用下，水分迅速蒸发经排气孔排出罩外，从而达到干衣的目的。当定时器PT倒计时结束后，定时开关断开，自动关机切断整机电源，LED熄灭，完成一次干衣过程。

　　FU是一次性不可复位超温保护元件，若干衣机损坏短路，电流瞬时增大，FU自动熔断，切断整机电源，起到保护作用。sT是自动复位温控器，主要控制出风口的温度不超过9℃(实测值)，使布罩内的干衣温度恒温在50℃(实测值)左右。
