数据传送单元U2采用RS 232，以将ATmega128中的数据传送至PC；由于AVR的USART本身并不是标准的RS 232C接口，因此，在电路上还需做一定的转换才能与PC机通信，主要应解决两个问题：其一是AVR的USART本身只配了TXD，RXD两根信号线；其二是AVR的USART本身的输出是TTL／CMOS兼容的电平，采用的是正逻辑。
    因此，利用MAX232为电平转换芯片来设计电平逻辑转换电路与PC机通信。
    程序下载接口U3采用ISP来用于ATmega128程序的下载。由于采用了ISP技术，所以，在用器件实现预定功能时，省去了专门的编程设备对器件进行单独编程的环节，从而简化了设计过程。而且在利用ISP技术进行功能修改时，能够在不从系统中取下器件的情况下直接对芯片进行重新编程，因而设计调整验证十分方便，可及时处理那些设计过程中无法预料的逻辑变动，可大大缩短系统的设计与调试周期。

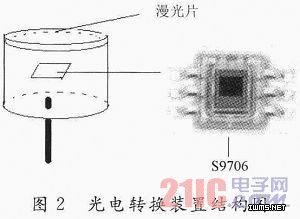

    光电转换装置U4用于获得被测光在测试点对应的光电流值。它采用圆筒状结构，圆筒顶部设置有漫光片(漫光片的作用是对探头的光谱匹配进行修正)，数字光敏芯片S9706设置在圆筒底部。由于S9706是高性能多波段感光芯片，可自动完成A／D转换，且最大可测光照度可调，因此，整个过程可得到简化。图2为光电转换装置的结构图。

    显示单元U5选用NOKIA 5110点阵LCD，体积小，采用串口与单片机通信，串口速率高达4 b／s。
    供电单元U6为U1，U2，U4，U5，U7供电，它可将锂电池3．7 V电压转换到3．3 V的工作电压。
    U7为外部时钟晶振。考虑到ATmega128内部时钟晶振的不精确性，故采用精确性好的4 MHz外部时钟晶振。
    普通无源按键U8，用于光源波长等数据的输入，是手持式测量装置的输入部分。

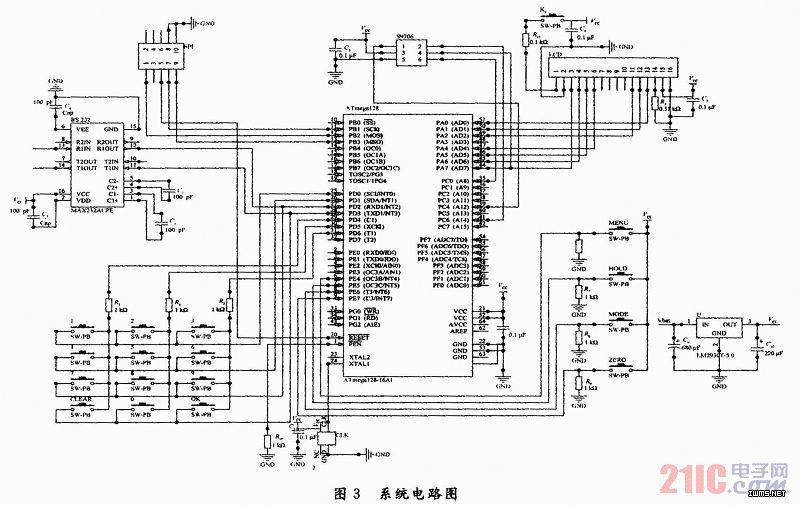

    中断按键包括菜单按键，可与中央处理单元模块普通I／O口相连，用于一些参数的查看和功能的设置；模式选择按键MODE与中央处理单元模块中断输入口相连，用于不同制式之间的切换选择；消除环境光干扰按键ZERO与中央处理单元中断输入口相连，用于消除环境光的干扰；静止按键HODE与中央处理单元中断输入口相连，用于停止装置的实时性，静止的显示上次测试的结果；菜单按键MENU与中央处理单元中断输入口相连，用于打开菜单。测试系统电路如图3所示。
