ST3PA系列电子时间继电器的工作原理
来源:本站整理  作者:佚名  2011-08-10 07:31:31

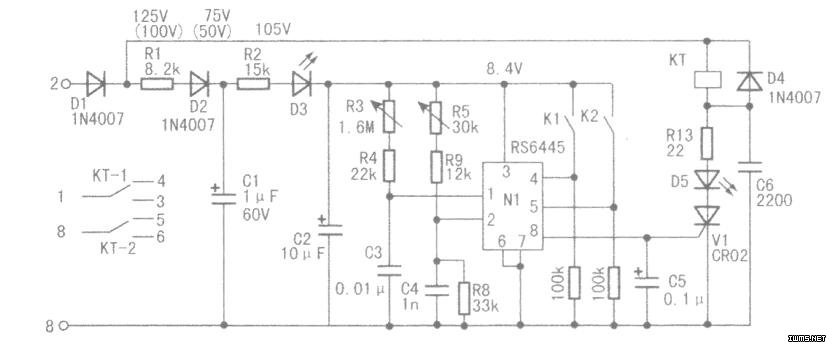

  依据实物绘出的电路如图所示。

  工作原理

      ST3PA时间继电器采用插拔式安装,其插拔部分如同8脚电子管的管脚及管座,使用更换很方便。AC220V工作电源由接插件(2)脚、(7)脚接入,经过D1整流、R1降压限流、D2塥离、C1滤波,得到约lO5V的直流电压,再经降压,通过发光二极管D3(电源指示灯)给RS6445的(3)脚供电。

  R3、R4串联接在N1的(1)脚。调整R3的阻值,可调整延时时间。R5、R9串接在N1的(2)脚,微调R5,可使延时整定值与刻度盘数值一致。

  注意:R5在出厂时已调整好,一般不需再调整。

  N1的(4)、(5)脚各通过一只lOOkΩ的电阻接地。(4)、(5)脚所接的拨动开关K1、K2,可将(4)、(5)脚置为高电位。通过设置K1、K2打开或闭合的四种不同组合方式,可使最长延时时间由几秒(分钟)到几分钟(小时)分四段调整(型号不同而不同)。当设定的延时时间到达后,N1的(8)脚输出高电平,使V1导通,继电器KT得电,其转换触点切换。串于V1同一回路的发光二极管D5点亮,指示延时时间到。D4、C6为保护V1所设。
