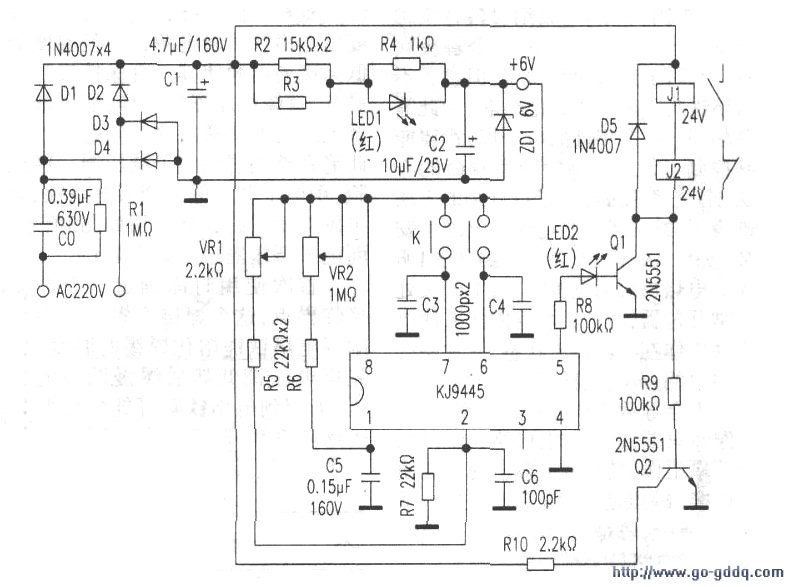

浙江产的ST3P型时间继电器，原理如附图所示。

　　1、电路工作原理
　　
　　电源部分：AC220V通过电容co交流降压，D1~D4垒波整流，Cl滤波后得到+48V直流电压，直接给两个(24V)继电器串联供电：并经R2~R4降压、ZD1稳压后得到+6V直流电压给集成块KI9445供电。该lC是带触发器的时基电路。(1)脚为长延时定时，(2)脚为误差校正，(3)脚空，(4)脚地，(5)脚输出，(6)脚、(7)脚为定时时间大范围挡调整开关，(8)脚VCC。

　　KJ9445陀定时工作原理，开机后+6V开始对(1)脚充电，当充电到+2.8V时，(5)脚输出+5.8v直流电压，使三极管Ql导通，继电器Jl和J2导通。其中，J1是常开点输出，J2是常闭点输出。

　　Q2三极管的作用：Q2在电路中是+48V的变动负载。当Ql三极管不导通时，+48V通过儿、J2线圈、R9电阻加到02三极管基极，Q2饱和导通，+48V经过电阻Rl0、02三极管ce极接地。所以，在Jl和J2不吸时，+48V揍人2.2kΩ电阻负载，限制全波整流电压上升，避免损坏ZD1和KJ9445。

　　2、 维修
　　
　　KT9445J正常工作时，各脚电压见附表。

　　若继电器不工作，先测桥式整流输出正常为+48V。若不正常，一般D1~D4二极管及02中有击穿或断路现象。若+48V正常，再测+6V输出是否正常．若不正常有可能ZD1击穿，或KJ9445损坏。

　　若+6V正常，再测KJ9445集成块各脚电压。若不正常，先检测外围电路，外围电路正常，可判定KJ9445损坏。

　　3、ST3PF时间继电器改进
　　
　　该时间继电器由2块电路板组成。第一块电路板为电源和输出板；第二块为控制电路板。两块电路板之间用了3根极细的多股铜导线连接。第1根为地线，第2根为+48V电源线，第3根为KJ9445(5)脚到第一块板输出线。

　　由于继电器安装在现场操作箱或电气柜内，存在接触器吸台振动冲击等。所以，连接线可能会脱焊和断路，可改用三脚排插插接。
