2．1 频谱采集分析模块组成及工作原理

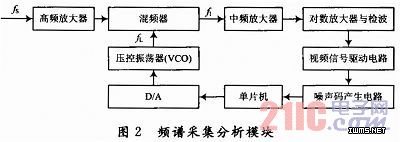

该型火控雷达的接收机同时也是一部干扰侦察接收机。对数放大器具有大的瞬时动态范围，是理想的干扰侦察接收机。利用两路对数通道输出的视频信号相加之后提供给频谱分析模块，进行干扰杂波强度分析。被检测信号(频率为fS)经过调理和高频放大后，输入混频器中和本振信号(频率为fL)进行混频，获得中频信号f1=fL-fS；经过前置中频放大器和对数放大与检波，得到一个和输入信号幅值成正比的波形，经放大后送到控制器内的A／D采样芯片上，供单片机进行分析。如图2所示。
和一般的频谱分析仪不同的是，这里的本振是一个电压控制的数字本振，它可用一个D／A芯片和运算放大器产生的电压来调谐，使它的频率在一定范围内做线性变化。该锯齿波电压来自单片机和D／A芯片组成信号调理电路。由于本振产生的频率fL为16个离散量，而中放的频率f1是固定的，因此被检测信号中就有16个频率量fL顺序的变化到能满足f1=fL-fS的那一瞬间通过中放，并被单片机顺序采集。这样就得到了所需要的信号频谱值并使其与监测的频率值一一对应。
2．2 控制模块组成及其工作原理

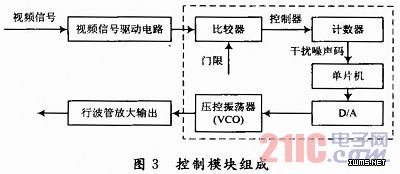

控制器硬件部分除包含了频谱采集分析模块，另外还有单片机系统及模／数转换器件以及相应的信号调理电路，如图3所示。
单片机一次将频率控制字N从0～16输送给数／模转换芯片D／A。芯片D／A将单片机送来的频率控制字转化为0～5 V的离散的16个直流电压对应于扫频发生器输出的锯齿波电压值，该电压值的范围刚好使数字本振的输出频率fL范围对应于接收机的带宽。这就实现了单片机内部0～16的频率控制字与本振压控振荡器输出频率fL的一一对应。
