基于自适应技术的雷达频率控制系统设计
来源:本站整理  作者:佚名  2011-08-11 08:45:29



    单片机控制压控振荡器依次工作在16个频点上,并采集对应的16个频率点上的干扰噪声值,并对噪声大小进行编码。在采集的过程中,分析模块将找出干扰噪声码最小的频点。然后单片机对压控振荡器发出控制指令,使发射机工作在该频点上。

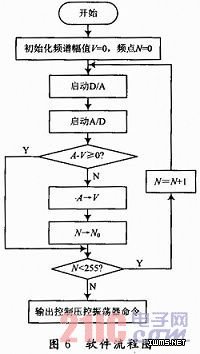

    程序框图如图6所示。



    当接收到控制面板上的自适应跳频指令后,单片机初始化,设置频点控制字N=0,电压幅值控制字V=0。然后启动D/A,控制压控振荡器开始工作。单片机启动A/D,对干扰噪声的噪声进行编码,并将数值存入自己的累加器A。累加器A的数值与电压幅值控制字V内的数值进行比较,若A大,则V内保留原数值不变;反之,若A小,则将A内的数值赋给V,并将频点N放在控制字N。内保存。至此,一次采样分析结束。然后判断频点N是否到达最高频点16,若没有,则返回继续采集分析。否则,若到达最高频点,表明单片机已经完成了整个带宽内的干扰噪声侦察,此时根据频点控制字N。内所记载的最小干扰谱的频点,输出相应的控制指令,由单片机控制压控振荡器,使发射机工作在相应的频点上。

    4 结语
    本文设计的雷达自适应抗干扰频率控制器是在雷达跳频抗干扰技术上进行改进设计的。所设计的自适应频率控制器具有结构简单、成本低廉、抗干扰性强的特点,在某型火控雷达上改装成本低,周期短,具有很高的实用价值。
