VB(Visual BasIC)是一种可视化的、面向对象和采用事件驱动方式的结构化高级程序设计语言，具有高效、快速和界面设计功能强大的特点。图5为基于VB开发的电池安全监测软件的构成框图，实现功能已满足前述系统功能需求分析中的要求。

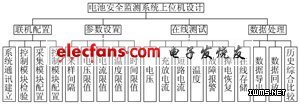

　　图5 电池安全监测软件的构成框图

　　该电池测试界面控制软件可实现对电池测试数据的间接采集和测试电路的监控以及测试数据的记录和查询，将反映电池电压、电流和温度的仪表数据通过单片机和CAN总线实时显示在PC监控界面上，并且根据预先设定的采集测试启动和结束条件(包括时间、电压、电流和温度)配置，发送信号给继电器来控制测试项目电路的选择和监测启止。

　　由图6基于模块化设计的主监控界面，可知该电池安全项目测试平台一次可同时完成4个项目的监测，以“CH1项目”为例来简述项目配置和测试流程：在图5上位机监测软件构成的联机配置正常的情况下，单击主监控界面的“CH1项目配置”按钮会弹出模块完成项目信息录入和项目结束条件设定，在配置好采样间隔后单击“继电器连通”发送控制命令开始采集。在“CH1项目配置”紧邻右侧的一栏可查看项目配置结果，如有误可通过单击“CH重置”按钮重新配置。在发生意外时可单击“中止”按钮切断测试电路同时保存当前状态，同时“中止”按钮变为“恢复”按钮，在排除故障后可继续测试。

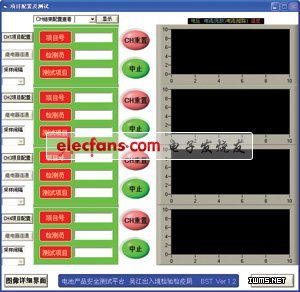

　　图6 电池安全项目测试主监控界面

　　结论

　　该方案能够多路同步全程实时监控电池的测试状态。同时，电池测控系统的层模块化设计提高了系统的可维护性与可扩展性。
