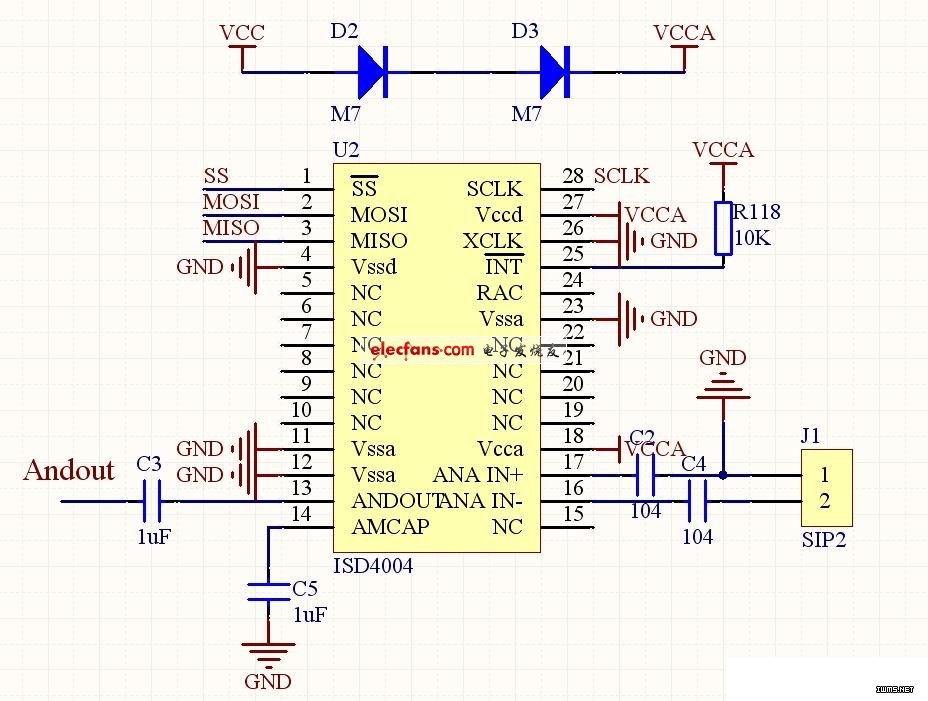

ISD4004应用电路图：


ISD4004电压是3.3V，所以本把5V的电压串联了两个二极管，这样得到的电压会是3.6伏左右，已经符合ISD4004的供电电压，这个图已经是很简化的一个图了，录音输入只采用负端单端输入方式，本人已经试过可以用。

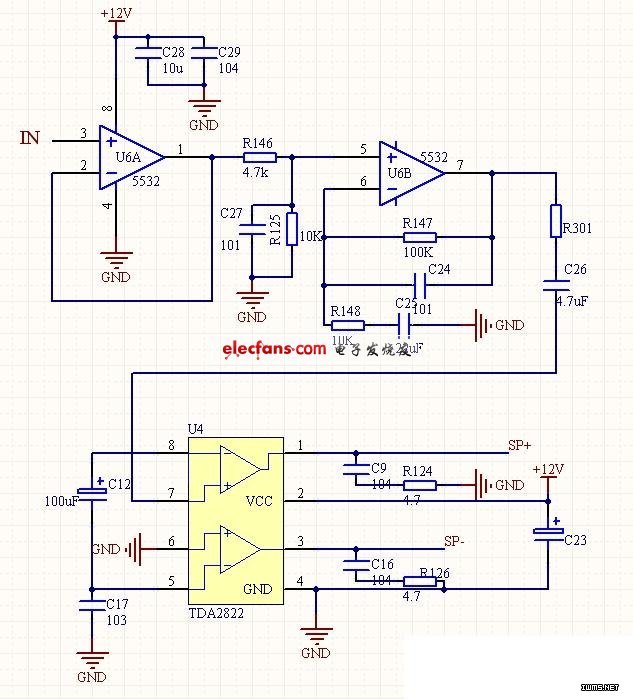

信号放大和功率放大电路：


运放采用典型的运放芯片NE5532，对ISD4004信号进行跟随和放大，为后级功放提供了保障。

ISD4004驱动程序如下：
个人亲自测试并应用过，此程序肯定可以用。
#include
#include
#define uchar unsigned char
#define uint unsigned int
// ISD4004 Control bit
#define SS_1 (PORTB |= BIT(0))
#define SS_0 (PORTB &= ~BIT(0))
#define SCLK_1 (PORTB |= BIT(1))
#define SCLK_0 (PORTB &= ~BIT(1))
#define MOSI_1 (PORTB |= BIT(2))
#define MOSI_0 (PORTB &= ~BIT(2))
#define MISO_1 (PORTB |= BIT(3))
#define MISO_0 (PORTB &= ~BIT(3))

uchar temp,flag;
void delay_ms(uint i)
{
uint a,k;
for(a=0;a
void Send_Data(uint ISD4004Data)
{
uchar i;
for(i=0;i> i;
