1 引言
随着科技的进步以及电子元件成本的降低，手机已成为我们日常生活中必备的通讯工具，本文提出了车载无线充电器的设想，将电磁感应技术引入手机充电领域，通过电一磁，磁一电转换，实现了手机的无接点充电，其核心技术类似于变压器的无芯化处理。
2 无线充电的思想
2.1 总体方案框图

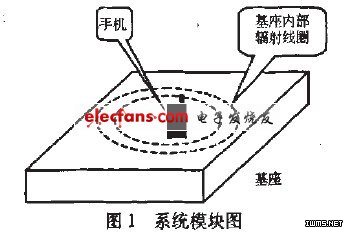

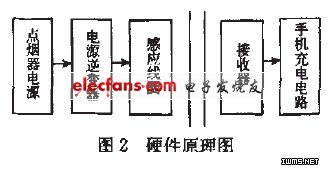

本文提出了一种车载的用于手机充电的全新方案，模块图及系统硬件图分别为图1和图2所示。
2.2 硬件组成
汽车点烟器提供12V Dc-550 rrA电源，利用逆变器将其逆变为市电，将内置感应线圈的基座接逆变器的输出端。因为方形螺旋线罔邻接边的连接部分成，存在电流突变。故内置感应线圈采用半径为5cm的圆形螺旋线圈。
手机接收端由接收器模块和原手机充电电路构成。将接收感应线圈，整流，滤波电路通过PCB技术集成于足够小的模块，内置于手机电池中，接收模块输出为5V DC一1A。为手机电池提供电源，从而完成无线充电功能。
3 无线充电工作原理及其参数
3.1 工作原理
无线充电由于充电器和接收器问电流没有直接的联系，线圈电流，电压是通过磁耦合而产生的，其实质是一对互感耦合线圈，线圈中无磁铁物质，其等效电路图如图3所示：
