式中ω0：带通滤波器中心角频率，Q：品质因数，K0：ω=ω0时带通滤波器的增益。设计中经常取C1=C2=C，则：

    根据实际要求选择每一级带通滤波的参数为：f0=12Hz，GAIN=10，Q=6。然后再根据具体已有标称的电阻、电容值选择每一级带通滤波的器件大小： R1=17．88K，R2=2．69K，R3=324K，C=0．494μF，经计算得到的理论值为f0=11．71Hz，GAIN=9．06，Q=5．9。
2．2 有源滤波器实验及数据

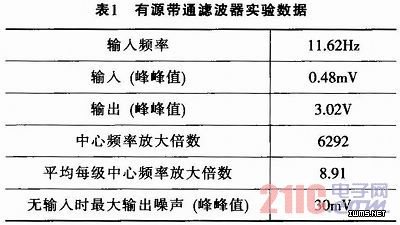

    图2为测试电路，由该电路得到的实验数据见表1。当输入频率在中心频率附近变化时，输出信号的相位变化比较明显。
