3．2 开关电容滤波器实验及数据

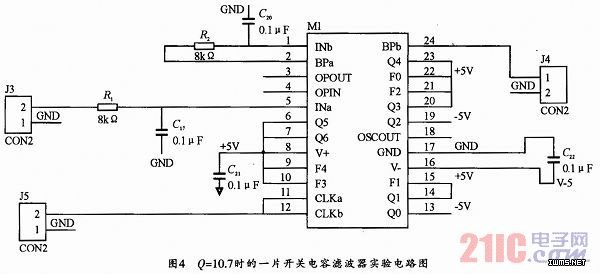

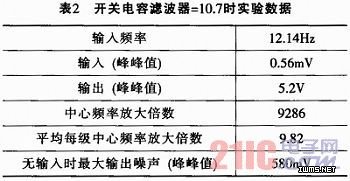

    为了满足放大倍数的要求，通过给开关电容滤波器芯片编程引脚特定的高低电平选择Q=10.7，中心频f0=12.14Hz，时钟fclk=2.405k Hz，用两片开关电容芯片级联成四级得到的。图4所示为一片开关电容滤波器实验电路图。实验数据如表2所列。

4 结束语
    通过对实验数据的分析得出，带通滤波器中Q值越高则通频带越窄，也就是说滤波器对频率的选择性就越好，对干扰信号的抑制能力也就越强，但并不是Q值越高电路越好越稳定。若Q值取过大，当滤波器中心频率变动时，有用信号通过滤波器时将产生较大的相位误差和幅值误差。因此在滤波器满足滤波质量前提下，Q值尽可能小。
    有源带通滤波器的无输入时输出噪声较小，输出信号幅值较稳定，但当Q较大时输入信号频率在中心频率附近变化，输出信号的相位变化较大。
    开关电容滤波器可以很方便的改变中心频率和Q值，但是受开关噪声和时钟噪声影响，在没有输入信号的情况下，输出有比较大的噪声信号。
