3 开关电容滤波器

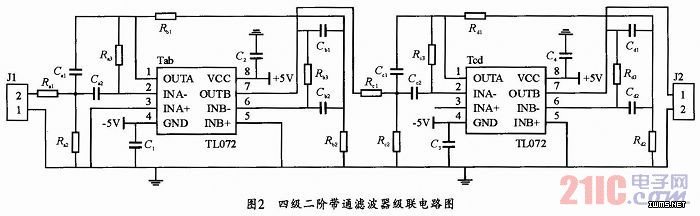

开关电容滤波器是一种新型的大规模集成器件，其主要特点是用开关和电容来代替电路中的电阻．是数字电路和模拟电路的结合，可以将很多有源的RC滤波器转换成开关电容滤波器。开关电容滤波器在使用方面的最大优点是无需更换元件，只需改变时钟频率和编程引脚电平就可以在一定的范围内改变滤波器的中心频率和Q值，这给滤波器的设计、使用带来很大方便。但是开关电容滤波器具有开关噪声和时钟噪声。
3．1 开关电容滤波器原理

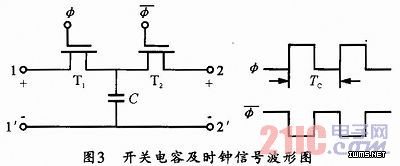

开关电容的一种结构如图3所示，起开关作用的MOS管T1和T2是由时钟信号φ和
来控制的，φ和反相的。当时钟信号φ为高电平时，T1管导通，T2管截止，电容C与1—1’端接通，充电电荷为Q=CV1；当时钟信号高电平时，T2管导通，T1管截止，电容C与2—2’接通，充电电荷为Q=CV2。若设电路的时钟周期为TC，则在此时间内从1一1’端向2—2’端传输的电荷为△Q=Q1-Q2，由1一1’端流向2—2’端的平均电流为I=△Q／TC=C(V1-V2)／TC。
如果时钟频率fclk=1／TC比信号的频率高得多，开关电容相当于一个电阻R，等效电阻值为R=(V1—V2)／I=TC／C=1／fclkC。
显然，等效电阻的值与时钟频率和电容大小成反比。对于由RC构成的滤波器就只需将电阻用开关电容代替，就可以组成开关电容滤波器，则电路的时间常数τ=RC=C2／fclkC1。
上述表明龟路的频响特性由时钟频率与电容比值决定，与电容的绝对值无关。开关电容滤波器实质上属于调制或采样系统，调制(采样)频率由分频比决定。
