ADC0809具有8路模拟量输入通道IN0～IN7，通过3位地址输入端C、B、A（因脚23、24、25）进行选择。引脚22为地址锁存控制端ALE，当输入为高电平时，C、B、A引脚输入的地址锁存与ADC0809内部的锁存器中，经内部译码电路译码选中相应的模拟通道。引脚6为启动转换控制端START，当输入一个2 us宽的高电平脉冲时，就启动ADC0809开始对输入通道的模拟量进行转换。引脚7为A/D转换的结束信号EOC。ADC0809为逐次比较型A/D转换器，当开始转换时，EOC信号为低电平，经过一定时间，转换结束，转换结束信号EOC输出高电平，转换结果存放与ADC0809内部的输出数据锁存器中。引脚9为A/D转换数据输出允许控制端OE，当OE为高电平时，存放与输出数据存储器中的数据通过ADC0809的数据线D0～D7输出。引脚10为ADC0809的时钟信号输入端CLOCK。在连接时，ADC0809的数据线D0～D7与AT89S51的P0口相连，ADC0809的地址引脚、地址锁存端ALE、启动信号START、数据输出允许控制端OE分别与AT89S51的P2口相连，转换结束信号EOC与AT89S51的P3.7口相连。时钟信号输入端CLOCK信号，由单片机的地址锁存控制端ALE提供。单片机的系统时钟为12MHz。

　　IN0－IN7：8条模拟量输入通道 。ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。

　　地址输入和控制线：4条 。ALE为地址锁存允许输入线，高电平有效。当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。数字量输出及控制线：11条 。ST为转换启动信号，当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。EOC为转换结束信号。当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。OE＝1，输出转换得到的数据；OE＝0，输出数据线呈高阻状态。D7－D0为数字量输出线。

　　CLK为时钟输入信号线。因ADC0809的内部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为1MHZ，VREF（＋），VREF（－）为参考电压输入。

　　3.5  ADC0809应用说明

　　ADC0809内部带有输出锁存器，可以与AT89S51单片机直接相连。 初始化时，使ST和OE信号全为低电平。送要转换的哪一通道的地址到A，B，C端口上。在ST端给出一个至少有100ns宽的正脉冲信号。是否转换完毕，我们根据EOC信号来判断。当EOC变为高电平时，这时给OE为高电平，转换的数据就输出给单片机。

　　3.6  ADC0809工作原理

　　8路模拟信号由ADC0809的IN0～IN7端输入，AT89S51单片机的ALE端口输出的脉冲信号送ADC0809的10脚作为ADC的时钟信号（产生CLK信号的方法就得用软件来产生）。A/D转换完成之后，从EOC端返回AT89S51一个转换结束信号，单片机随即用信号将A/D转换的数字输出从D0～D7端经P0口数据总线读入自己的存储器中。A/D转换过程全部结束。再经软件程序转换成a～g 7段码输出，驱动LED数码管。各位数码管由位控信号P3.0、P3.1、P3.2、P3.3控制，由74LS245反相驱动将依次巡回点亮数码管。

　　3.7 复位电路的设计

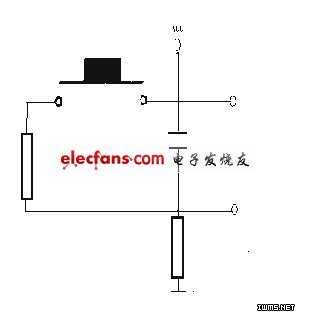

　　本设计采用了上电自动复位和手动复位，上电自动复位是再加电瞬间电容通过充电来实现的，其电路如图3.2所示。在充电瞬间，电容C通过复位电阻R充电，RST端出现正脉冲，以复位。只要电源VCC的上升时间不超过1MS,就可以实现自动复位，既接通电源就完成了系统的复位初始化，手动复位是通过按钮实现的。

图3 复位电路

　　3.8 时钟电路的设计

　　任何一块单片机的正常工作都离不开时钟信号，本设计中利用8951内部的高增益反相放大器，外加石英晶体以及两个电容就构成了稳定的自激振荡器。给单片机提供了时钟信号，保持单片机按正常的时序工作。

图4 时钟电路
