2．11 调制限制
    使用调制限制寄存器0*2E可以用于最大调制限制和最小调制限制，以限制任何PWM信号，这样限制了PWM调制范围，这些限制为开关周期的百分之几。如果调制需要低于最小设置，脉冲跨越将使能。
    下面的例子是如何使用调制限制的设置，在此例子中，开关周期是4μs，调制导通t2沿(下降沿)使能，正常t2位置设在1．6μs，是4μs周期的40％，调制高边限制设在(正常-35％)，因此调制低限为(40～35％)=5％的开关周期，即0．2μs。GUI提供ADP1043A使用时，推荐如图8所示。

    2．12 推荐的设置
    在12V应用时，在正常工作模式下：
    * 在12V<Vout<OVP，采用精确的OrFET控制电路去关断OrFET。
    * Vout>OVP时，使用负载OVP去关断OrFET，在12V应用时轻载。
    * 在12V<Vout<OVP时，用ACSNS去关断OrFET。
    * 当Vout>OVP时，用负载OVP去关断OrFET。
    在12V应用是，内部短路出现如下程序：
    * 用快速OrFET关断OrFET。
    * 用CS1 OCP或者VS1 UVP去关断电源并重新启动。
2．13 OrFET操作实例
    热插入一个实际总线一个新的PSU加入到一个12V总线，内部电压VS1在OrFET导通前是上斜的，在OrFET导通后，PSU中的电流开始流向负载，在新PSU和总线之间的导通电压阈值时可以调节的。
2．14 超速控制
    一个总线上Rogue的PSU有一个故障条件，结果是总线电压增加，到OVP阈值以上，好的PSU关断OrFET，并调节其内部电压VS1，当Rogue电源故障条件移去时，总线电压减小，好的PSU的OrFET会立即导通，好的PSU总是从VS3调节开始。
2．15 短路

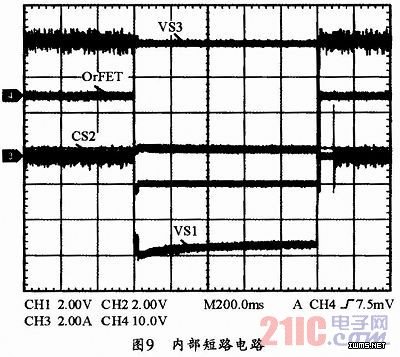

    当输出整流器中的一个故障时。而OrFET没及时关断，则总线电压能崩溃。快速的OrFET比较器要用于保护系统离开此故障，如图9所示短路电路加到OrFET方面的输出电容上。在快速OrFET阈值CS2处罚之后，OrFET关断，在此情况下，栅驱动器，不是非常快大约有500ns，还显示出短路故障移去之后工作的恢复，内部调整率点VS1回到12V，OrFET重新使能，PSU再次开始给负载供电。
(未完待续)
