单片机输出低电平时，将允许外部器件，向单片机引脚内灌入电流，这个电流，称为“灌电流”，外部电路称为“灌电流负载”；单片机输出高电平时，则允许外部器件，从单片机的引脚，拉出电流，这个电流，称为“拉电流”，外部电路称为“拉电流负载”。

    这些电流一般是多少？最大限度是多少？　这就是常见的单片机输出驱动能力的问题。


    早期的 51 系列单片机的带负载能力，是很小的，仅仅用“能带动多少个 TTL 输入端”来说明的。P1、P2 和 P3口，每个引脚可以都带动 3 个 TTL 输入端，只有 P0 口的能力强，它可以带动 8 个！

      分析一下 TTL 的输入特性，就可以发现，51 单片机基本上就没有什么驱动能力。它的引脚，甚至不能带动当时的 LED 进行正常发光。记得是在 AT89C51 单片机流行起来之后，做而论道才发现：单片机引脚的能力大为增强，可以直接带动 LED 发光了。
看

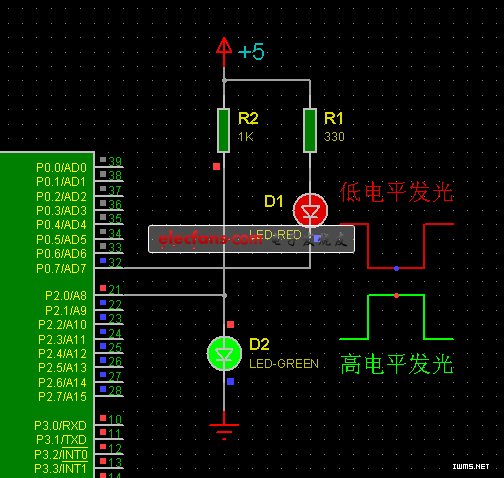

      看下图，图中的 D1、D2 就可以不经其它驱动器件，直接由单片机的引脚控制发光显示。

      虽然引脚已经可以直接驱动 LED 发光，但是且慢，先别太高兴，还是看看 AT89C51 单片机引脚的输出能力吧。
      从 AT89C51 单片机的 PDF 手册文件中可以看到，稳态输出时，“灌电流”的上限为：

Maximum IOL per port PIN: 10 mA;
Maximum IOL per 8-bit port:Port 0: 26 mA,Ports 1, 2, 3: 15 mA;
Maximum total I for all output pins: 71 mA.

      这里是说：
      每个单个的引脚，输出低电平的时候，允许外部电路，向引脚灌入的最大电流为 10 mA；
每个 8 位的接口（P1、P2 以及 P3），允许向引脚灌入的总电流最大为 15 mA，而 P0 的能力强一些，允许向引脚灌入的最大总电流为 26 mA；
全部的四个接口所允许的灌电流之和，最大为 71 mA。

      而当这些引脚“输出高电平”的时候，单片机的“拉电流”能力呢？　可以说是太差了，竟然不到 1 mA。

      结论就是：单片机输出低电平的时候，驱动能力尚可，而输出高电平的时候，就没有输出电流的能力。
      这个结论是依照手册中给出的数据做出来的。
